无锡沃思智能科技有限公司直流多脉冲移相变压整流柜是大功率交直流电能转换领域的核心成套设备，它将移相整流变压器、多重化整流桥、控制保护系统与冷却系统高度集成，通过绕组移相与脉冲叠加技术，从源头抑制电网谐波、降低直流输出纹波，为工业负载提供高电能质量、高可靠性的直流电源，广泛应用于电解冶金、轨道交通、新能源等大功率场景。
一、核心工作原理
1. 多重化整流基础
常规6脉波三相整流电路会向电网注入5次、7次、11次等大量低次特征谐波，且直流输出纹波大。多脉冲整流技术通过移相变压器产生多组幅值相等、相位互差固定角度的三相交流输出，分别供给独立的6脉波整流桥，再将各整流桥的直流输出串联或并联叠加，使整流脉冲数成倍提升。
2. 移相实现方式
相位偏移通过变压器绕组的特殊接线方式实现：
- 12脉波系统：采用Y/Δ+Y双绕组结构，两组二次绕组线电压相位差30°，抵消5次、7次谐波，最低特征谐波升至11、13次。
- 24脉波系统：采用四组二次绕组，相位互差15°，可抵消5、7、11、13次谐波，最低特征谐波升至23、25次，电网侧电流THDi可降至5%以内。
- 更高脉波（18脉、36脉）则通过延边三角形、曲折形（Z形）绕组或复合移相技术实现更精细的相位差，进一步提升谐波抑制效果。
3. 直流侧叠加方式
- 串联叠加：整流桥直流输出顺向串联，总电压为各桥电压之和，适用于高电压、中电流场景。
- 并联叠加：通过平衡电抗器实现均流后并联，总电流为各桥电流之和，适用于低电压、大电流场景，如电解行业。
二、核心功能与性能特点
1. 优异的谐波抑制能力
从电能变换源头抵消低次谐波，无需额外加装有源电力滤波器（APF）或无源滤波柜即可满足GB/T 14549、IEEE 519等电网谐波标准。12脉波系统THDi可控制在10%以内，24脉波系统可降至3%~5%，大幅降低谐波对电网、计量设备与周边精密仪器的干扰。
2. 低纹波稳定直流输出
脉冲数翻倍使直流纹波频率成倍提升、幅值显著降低，大幅减小直流滤波电抗器与电容的配置容量，同时保障负载侧电压/电流的高度平稳。对于电解、精密电镀等对直流平稳性要求极高的工艺，可直接提升产品质量与生产一致性。
3. 高功率因数与运行效率
输入电流波形接近正弦波，基波分量占比高，系统自然功率因数可达0.950.97，无需无功补偿装置即可满足电网考核要求；整机转换效率普遍≥98.5%，采用非晶合金铁心的节能型产品空载损耗可降低70%80%，长期运行节电效益显著。
4. 高可靠性与强过载能力
- 功率回路采用模块化整流桥设计，器件冗余度高，单器件故障不影响系统短时运行；
- 同相逆并联母线结构可抵消交变磁场，降低母线损耗与发热；
- 配备快速熔断器、过压、过流、过热、绝缘监测等全套保护，适应工业现场恶劣环境，可支持24小时连续满负荷运行。
5. 灵活的电压适配与电气隔离
移相变压器同时实现电网与负载的电气隔离，可灵活匹配10kV、35kV乃至110kV等不同等级的输入电网电压，输出直流电压可从几十伏到数千伏定制，适配各类工业负载需求。
三、典型系统技术方案

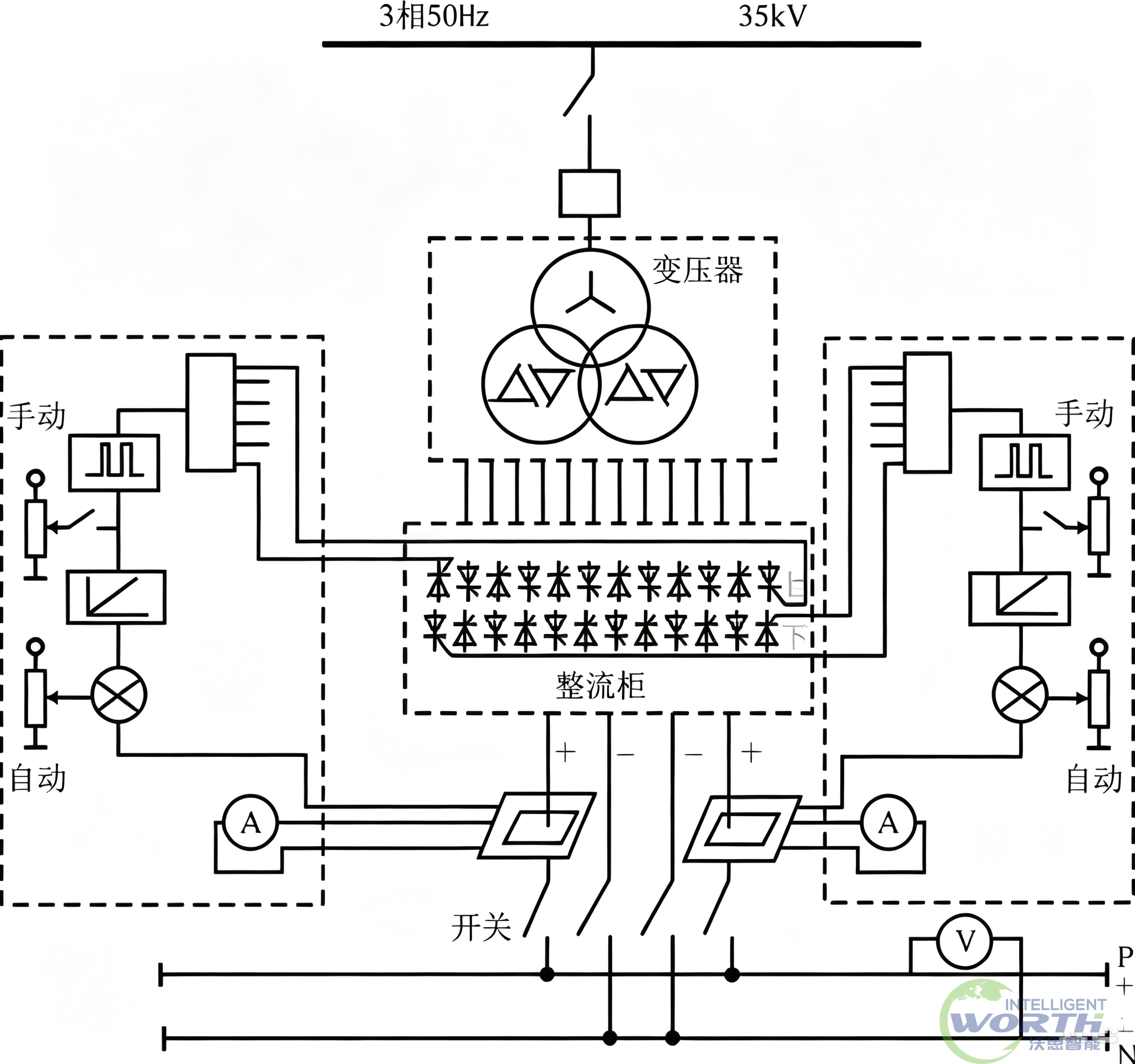

1. 系统整体架构
成套整流柜主要由五大单元构成：
- 移相整流变压器单元：核心电能变换与移相部件，分为干式与油浸式两类；
- 整流功率单元：由二极管或晶闸管组成的多组三相整流桥，搭配快熔、均流元件；
- 控制与保护单元：包含触发控制板、电压电流采集、保护逻辑、人机交互界面；
- 冷却散热单元：根据功率等级分为风冷、水冷、油浸自冷/强冷；
- 交直流母线单元：实现变压器、整流桥、负载之间的电气连接。
2. 主流脉波数方案对比
| 方案类型 | 相位差 | 消除的主要低次谐波 | 电网侧THDi | 典型功率范围 | 核心适用场景 |
|---|---|---|---|---|---|
| 12脉波 | 30° | 5、7次 | 8%~12% | 100kW~10MW | 通用工业传动、中小功率充电、常规电解 |
| 18脉波 | 20° | 5、7、11、13次 | 5%~8% | 1MW~20MW | 中高压变频、中型冶金设备 |
| 24脉波 | 15° | 5、7、11、13、17、19次 | 3%~5% | 5MW~100MW+ | 大型电解铝/铜、超充集群、严格电网要求场景 |
| 36脉波 | 10° | 25次以下谐波 | <3% | 10MW以上 | 精密电子制造、特高压直流配套 |
3. 整流器件选型方案
- 二极管不控整流方案：结构简单、可靠性高、成本低，适用于输出电压固定、无需调压的场景，如电解槽、直流牵引供电。
- 晶闸管全控整流方案：通过移相触发实现直流电压的连续调节，动态响应快，适用于需要调压、可逆运行的直流传动、电弧炉等场景。
4. 冷却系统方案
- 风冷式：结构简单、维护方便，适用于中小功率（≤2MW）、环境清洁的室内场景。
- 水冷式：散热效率高、柜体体积小，适用于大电流、高密度的大功率整流柜，如电解冶金、超大功率充电。
- 油浸式：变压器与整流部件整体油浸绝缘散热，绝缘强度高，适用于户外、高湿粉尘环境及高压大容量场景。
四、重点行业应用场景
1. 电化学与电解工业（核心应用领域）
这是多脉冲整流柜用量最大、功率等级最高的领域，涵盖电解铝、电解铜、电解锌、氯碱化工、电解水制氢等工艺。这类生产需要持续的大电流直流电源，且对直流纹波要求极高，纹波过大会降低电流效率、加剧电极损耗。
- 典型配置：大型电解铝项目普遍采用24脉波及以上水冷整流系统，单系列电流可达400~600kA，单套整流站容量达数百兆瓦。例如宝武湛江绿色铝项目采用50kA/1800V 24脉波整流系统，整流效率达98.9%，谐波畸变率控制在2.8%，年节电约1.2亿千瓦时。
- 核心价值：从源头抑制谐波，避免谐波导致的变压器过热、电耗增加，同时低纹波直流提升电解效率，降低吨产品电耗。
2. 冶金与金属加工
- 直流电弧炉、矿热炉：用于炼钢、铁合金、工业硅、电石冶炼，需要低压大电流直流电源，多脉冲整流可承受冲击性负载，稳定电网电压。
- 轧钢直流传动：轧钢机、卷取机的直流电机调速系统，要求快速的电压调节与平稳的转矩输出，晶闸管多脉冲整流可实现四象限运行，满足轧机动态响应要求。
3. 轨道交通直流牵引供电
地铁、轻轨、有轨电车及部分电气化铁路采用直流供电制式（如DC750V、DC1500V），牵引变电所通过多脉冲整流柜将工频交流电转换为直流牵引电源。
- 典型配置：普遍采用12脉波或24脉波整流机组，两台机组并联运行，实现冗余供电。
- 核心价值：抑制谐波对地铁信号系统、通信设备的电磁干扰，同时降低牵引网电压波动，保障列车运行平稳。
4. 新能源与充电基础设施
- 大功率直流超充站：兆瓦级超充集群采用多脉冲整流方案，避免大量充电桩同时工作产生的谐波叠加污染电网，满足电网接入的电能质量要求。
- 储能与新能源并网：储能变流器（PCS）、光伏/风电的直流汇集系统中，多脉冲整流可提升并网电能质量，减少谐波损耗。
- 电解水制氢：绿氢项目对电网谐波要求严格，24脉波整流已成为碱性电解槽电源的标准配置。
5. 中高压变频传动
水泵、风机、压缩机等大功率电机的高压变频调速系统，其前端整流单元普遍采用多脉冲移相整流方案，是中高压变频器的标准拓扑。通过12脉、18脉或24脉整流，大幅降低变频器对电网的谐波污染，同时提升变频系统的整体效率。
6. 其他工业场景
- 大型电镀、阳极氧化生产线：低纹波直流提升镀层均匀性与产品合格率；
- 数据中心高压直流供电系统：高可靠性、低谐波的直流母线供电，提升供电效率；
- 高压试验电源、感应加热电源等特种工业电源。
五、选型要点与发展趋势
选型核心要点
- 负载特性：根据是否需要调压选择二极管或晶闸管拓扑；根据电流/电压等级选择串并联结构。
- 电网要求：结合当地电网谐波准入标准，选择对应脉波数方案，严格场景优先24脉及以上。
- 环境条件：户外、高粉尘潮湿环境优先油浸式，室内洁净场景可选干式风冷。
- 能效要求：长期连续运行场景优先选用非晶合金铁心等节能型变压器配置。
技术发展方向
- 更高集成度：变压器与整流柜一体化设计，减少母线损耗，缩小占地面积。
- 智能化运维：集成温度、均流、绝缘状态在线监测，实现故障预警与远程运维。
- 混合拓扑方案：多脉波整流结合有源滤波，在控制成本的同时实现极致谐波抑制。
- 低碳节能：推广非晶合金、纳米晶等低损耗铁心材料，进一步降低空载损耗。
