灯光控制领域的”通用语言”，诞生近四十年仍统治着全球舞台、建筑与演艺灯光系统。
一、什么是 DMX512
DMX512（Digital Multiplex with 512 pieces of information）是目前全球最主流的舞台与建筑灯光控制数字协议。由 USITT（美国剧场技术协会）于 1986 年发布，1990 年修订，现行标准为 ANSI E1.11（DMX512-A），由 ESTA 维护。
一句话定义：一条 DMX512 链路承载最多 512 个独立控制通道，每个通道以 0~255 的数值告诉灯具该做什么——亮度、颜色、角度、频闪速度，一切尽在其中。
核心概念
| 术语 | 含义 |
|---|
| 通道（Channel） | 一路独立的控制数据流，一个 Universe 最多 512 个 |
| 数值（Value） | 每个通道为 8-bit（0~255），0 为关闭/最小值，255 为全开/最大值 |
| Universe | 一条完整 DMX 链路，512 个通道的组合。大型系统通过多个 Universe 扩展（Universe 1=通道 1-512，Universe 2=通道 513-1024，以此类推） |
| 地址（Address） | 灯具监听的起始通道编号。一盏简单调光器占用 1 个通道，一盏 LED 摇头灯通常占用 6~20+ 个连续通道 |
二、发展简史
- 1986 年：USITT 发布初版 DMX512，填补了当时各厂商私有不兼容控制协议造成的混乱。命名中的”512″源于早期微控制器 UART 寄存器恰好能处理 512 个 8-bit 数值。
- 1990 年：修订版将关键时序参数 MAB（Mark After Break）从 4 µs 调整为 8 µs，提升了链路上的兼容性。
- 2004 年：ANSI E1.11（DMX512-A）正式确立为美国国家标准。
- 2006 年：ANSI E1.20 RDM 发布，为 DMX 引入双向通信能力。
- 2010 年后：Art-Net 与 sACN（ANSI E1.31）将 DMX 搬上以太网，单系统可承载数万通道。
三、协议原理剖析
3.1 物理层：RS-485 差分传输
DMX512 的物理基础是 EIA-485（RS-485）平衡差分信号，固定速率 250 kbit/s（每 bit 4 µs）。
差分传输的优势：
- 数据以 Data+ 与 Data- 两根线的电压差来表示逻辑电平
- 沿线耦合的噪声同时作用于两根线，接收端只关心差值，噪声被共模抑制
- 这使得单段 DMX 走线可在电磁干扰严重的现场（调光柜、电机、LED 电源附近）稳定工作数百米
3.2 数据包解剖
每个 DMX 数据包包含以下固定结构：
[Break] → [MAB] → [起始码 Slot 0] → [数据 Slot 1] → ... → [数据 Slot N]
| 元素 | 时长 | 说明 |
|---|
| Break | ≥88 µs（接收端），发送端 ≥92 µs（典型 176 µs） | 拉低数据线，一个故意的”帧错误”，通知所有接收设备新包开始 |
| MAB（Mark After Break） | ≥8 µs（接收端），发送端 ≥12 µs | Break 后的恢复间隙，1990 年从 4 µs 翻倍 |
| 起始码（Slot 0） | 44 µs | 声明数据包类型。0x00 = 标准灯光数据；0xCC = RDM 双向通信 |
| 数据 Slot 1~N | 每个 44 µs | N ≤ 512，每个为 1 个 8-bit 通道值 |
每个 Slot 的帧格式：1 起始位 + 8 数据位（LSB 优先）+ 2 停止位 = 11 bits × 4 µs = 44 µs/槽。
3.3 刷新率计算
完整 512 通道数据包耗时：
88 µs（Break） + 8 µs（MAB） + 513 × 44 µs = 22,668 µs ≈ 22.7 ms
刷新率 = 1 ÷ 22.7 ms ≈ 44 Hz。这是 DMX512 最常被引用的数值——完整 Universe 每秒刷新约 44 次，肉眼完全无法察觉闪烁或步进。
如果只发送 96 个通道：约 4.4 ms/包，刷新率可达 ≈230 Hz。标准规定最短 Break-to-Break 间隔为 1,204 µs，理论刷新上限约 830 Hz。
关键设计取舍：每增加一个通道增加 44 µs/包的耗时。若扩容到 1,024 通道，刷新率将降至约 22 Hz，快速调光和摇头运动会开始产生肉眼可见的步进。512 是通道数与刷新率的平衡点。
3.4 自同步机制
DMX 无需时钟线。Break 信号充当每个数据包的边界标记。即使灯具中途接入或短暂掉线，只需等待下一个 Break（最长约 23 ms），即可自动同步。这种”断帧即同步”的设计是 DMX 在恶劣现场仍能稳定运行的重要原因。
四、系统架构与工程实践

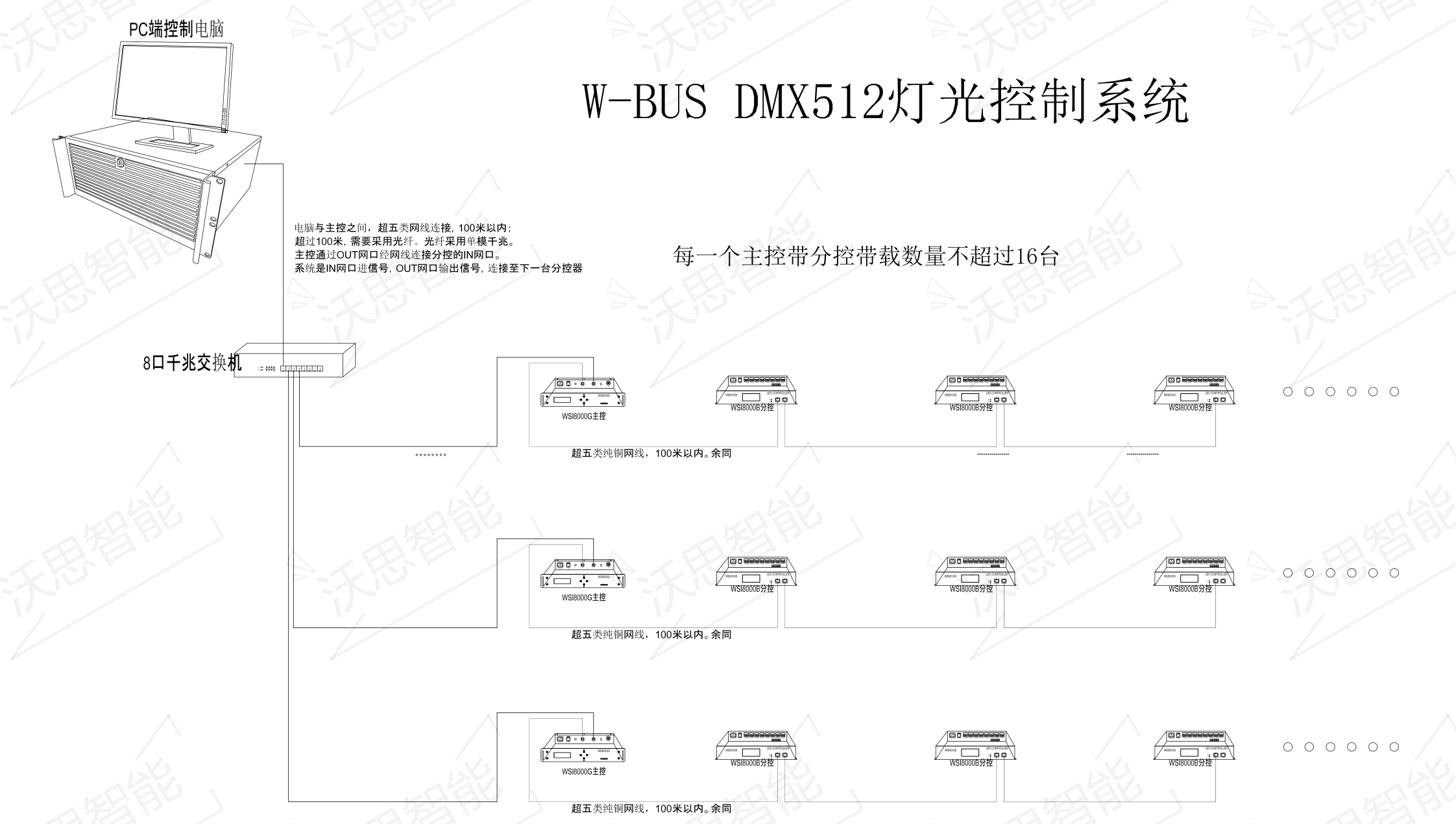

4.1 典型系统拓扑
[灯光控台] ── DMX 线 ──→ [灯具 1] ── DMX 线 ──→ [灯具 2] ── DMX 线 ──→ ... ──→ [终端电阻]
│
├── Universe 1（通道 1-512）
└── [DMX 分配放大器] ──→ Universe 2（通道 513-1024）→ ...
4.2 地址分配规则
灯具通过面板或 RDM 远程设置起始地址。基本原则：
- 两盏灯具设相同地址 → 行为完全一致（通常用于对称布光）
- 不同地址 → 独立控制
- 地址不重叠 → 每盏灯占用的通道区间互不交叉（如灯 A 用通道 1-8，灯 B 用通道 9-16）
4.3 布线铁律
| 规则 | 说明 |
|---|
| 必须菊花链，禁止 Y 型分支 | 信号走线必须是 Controller→Fixture 1→Fixture 2→…，Y 型分叉会导致信号反射、数据损坏。需要分支时使用 DMX 分配放大器 |
| 每段 ≤32 个设备负载 | RS-485 标准限制。实际推荐控制在 16 个以内以提高可靠性 |
| 单段 ≤300 米 | 超长距离使用中继器或分配放大器再生信号 |
| 末端必须加 120 Ω 终端电阻 | 接在最后灯具的 Data+ 与 Data- 之间，吸收信号能量、防止反射引起的间歇性闪烁。不终端化的线路是现场故障的头号元凶 |
| 使用专业 DMX 线缆 | 120 Ω 屏蔽双绞线或 Cat5e/Cat6。严禁使用话筒线/音频线，其特性阻抗（40~70 Ω）不匹配，250 kbit/s 速率下会引发反射和数据错误 |
| DMX 与电源线分离走线 | 智能灯具的供电与调光柜/功放电源分开，减少线路电气噪声 |
| 使用光电隔离分配放大器 | 保护控台和灯具免受电压尖峰和地环路损害 |
4.4 接口与连接器
- 标准连接器：5-pin XLR（Pin 1 = 屏蔽/地，Pin 2 = Data-，Pin 3 = Data+，Pin 4/5 = 预留第二数据对）
- 常见变体：3-pin XLR、RJ45、螺丝端子。确保两端引脚定义一致即可
- 5-pin → 3-pin 转换：注意引脚对应，转换线缆在低端设备中非常普遍
五、扩展协议生态
5.1 RDM（Remote Device Management，ANSI E1.20）
RDM 使用备选起始码 0xCC，在标准 DMX 数据包之间穿插请求包，并定义了精确的应答时间窗口，使被寻址的灯具可在同一对线上回复。
核心能力：
- 远程设定/修改 DMX 地址（无需手动拨码开关）
- 设备自动发现与识别
- 查询灯具状态（灯泡使用时长、温度、错误码、固件版本）
- 传感器数据读取
注意事项：链路上的分配放大器必须支持 RDM 透传才能将灯具应答信号回传给控台。
5.2 Art-Net
Art-Net 由 Artistic Licence 开发，使用 UDP/IP 在以太网上承载 DMX Universe。简单易实现，广泛被控台与节点设备支持。适合中小型系统和快速部署场景。
5.3 sACN（Streaming ACN，ANSI E1.31）
sACN 是 ANSI 标准化方案，原生支持组播分发，在大规模固定安装和巡演系统中更受欢迎。优势在于：
- 组播效率高，减轻网络交换负担
- 优先级机制，支持主备控台无缝切换
- 与 IGMP 管理型交换机深度适配
5.4 三协议对比
| 特性 | RDM | Art-Net | sACN |
|---|
| 传输介质 | DMX 同线 | 以太网 (UDP/IP) | 以太网 (组播/UDP/IP) |
| 方向 | 双向（半双工） | 双向 | 双向 |
| 标准级别 | ANSI E1.20 | 厂商协议（开放） | ANSI E1.31 |
| 典型用途 | 设备管理、状态监控 | 中小规模 Universe 网络传输 | 大型固定安装、巡演系统 |
六、典型应用场景
6.1 剧场与舞台演艺
DMX512 最经典的应用领域。一场百老汇级别的演出可能同时使用 数十个 Universe，通过 Art-Net/sACN 汇聚到主控台。典型通道分配：
| 灯具类型 | 典型通道数 | 控制参数 |
|---|
| 调光器 | 1 | 亮度 |
| LED Par 灯 | 4~7 | R、G、B、W、A、UV、总亮度 |
| 摇头灯 | 12~20 | Pan、Tilt、颜色盘、图案盘、棱镜、频闪、调光、调焦等 |
| 激光灯 | 6~12 | 图案选择、X/Y 扫描、颜色、安全快门 |
6.2 建筑照明与景观亮化
城市地标、桥梁、商业综合体外墙的 LED 亮化系统大量使用 DMX。典型通过 Art-Net 主控 + 分控器 + DMX 解码器，将千兆网络信号逐级转换为每段 DMX 链路，驱动数万个 LED 像素点，实现整栋建筑的联动灯光秀。
6.3 电视演播室与直播间
新闻演播室、综艺舞台、电商直播间等需要精确色温控制和快速场景切换的场所，DMX 系统可与视频切换台联动，根据镜头切换自动更换灯光场景。
6.4 主题乐园与沉浸式体验
迪士尼、环球影城等主题乐园的游乐设施、巡游花车、夜间光影秀，均以 DMX 为核心控制协议。同一景区可能铺设数百条 DMX 链路，由中央控制系统统一编排。
6.5 音乐会与音乐节
大型户外音乐节的主舞台灯光系统通常由多台控台联合控制，通过 sACN 组播实现控台之间的热备份，确保万一主控台故障，备用控台毫秒级接管全部 Universe。
七、常见故障与排查
| 现象 | 可能原因 | 排查方案 |
|---|
| 灯具间歇性闪烁 | 末端未加终端电阻 | 在链路最后一盏灯 Data+ 与 Data- 之间加装 120 Ω 电阻 |
| 链路中后段灯具全部不受控 | 链路中途某设备故障或断电 | 逐段排查，尤其是 DMX 直通模式的设备 |
| 随机数据错误 | 使用了音频线代替 DMX 线 | 更换为 120 Ω 特性阻抗的专业 DMX 线缆 |
| 多盏灯行为异常相同 | 地址冲突（两灯设为同一地址） | 检查冲突灯具的起始地址设置 |
| 控台输出正常但灯具无响应 | 灯具未设为 DMX 模式 | 检查灯具运行模式（避免处于自走/声控/Master-Slave 模式） |
| 信号时好时坏 | 链路总长度超 300 米或设备数超 32 | 中段加入 DMX 分配放大器 |
| 接地环路干扰 | DMX 线缆屏蔽层多点接地 | 确保屏蔽层仅控台端单点接地 |
八、未来趋势
- 全网络化：随着 sACN 与 Art-Net 4 的成熟，纯以太网到灯具端口的方案日益普及，传统 5-pin XLR 逐步向 RJ45/Cat6 过渡。
- 更大色域与精度：16-bit 调光（两个通道组合）已成为高端灯具标配，部分产品开始采用 24-bit 色彩控制。
- 与 IT 网络深度融合：灯光系统正纳入统一 IT 管理，支持 VLAN 划分、SNMP 监控、DHCP 地址分配。
- AI 辅助编程：基于机器学习的自动灯光编程工具开始出现，可根据音乐节拍、视频内容自动生成灯光 Cue。
- 无线 DMX：2.4 GHz 和 UHF 频段的无线 DMX 传输方案逐步成熟，在临时搭建和移动场景中显著减少布线工作量。
九、总结
DMX512 是灯光控制领域的基础设施级协议。理解其 RS-485 物理层、数据包时序结构、菊花链拓扑规则和 Universe 地址分配逻辑，是搭建任何专业灯光系统的前提。在此基础上，RDM 赋予系统远程管理能力，Art-Net/sACN 将系统扩展至以太网万通道级别。近四十年过去，DMX512 依然没有真正的替代者——它不是最先进的协议，但绝对是最可靠、最广泛兼容的那一个。
本文基于 ANSI E1.11 (DMX512-A)、ANSI E1.20 (RDM)、ANSI E1.31 (sACN) 标准及行业实践编写，数据来源包括 ENTTEC、USITT 等权威机构。
