一、系统概述
沃思智能W-BUS直流照明控制系统，核心载体为A系列智能直流柜，由无锡沃思智能科技自主研发，是一套一体化分布式低压直流智慧照明管控平台，完整集成交流整流、直流配电、绝缘监测、智能调控、物联网远程运维功能，全面遵循直流配电、电力直流电源、低压成套设备等国家及行业标准，适配市政道路、隧道、轨道交通、地下车库、机场、工厂、写字楼、绿色建筑等全场景室内外LED直流照明项目。
系统采用集中直流供电+分布式支路管控架构，将380V交流电统一整流为安全低压直流母线，搭配DCU主控单元实现全回路“遥信、遥测、遥控、遥调”四遥智能化管理，支持本地触控操作、云端平台、手机APP多端管控，兼顾运行安全、节能降耗、远程运维、物联网拓展四大核心需求。
二、系统整体架构与硬件组成
（一）核心硬件：A系列智能直流柜（系统供电与控制中枢）

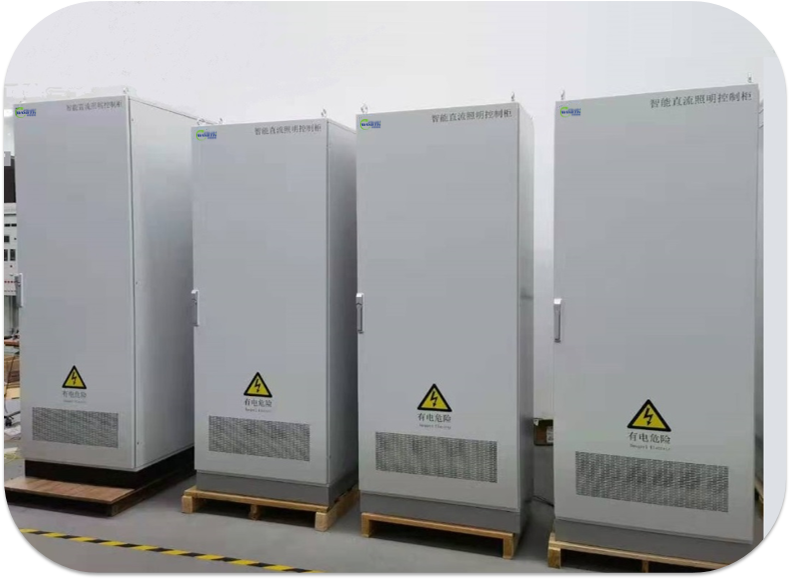

- 柜体基础参数
标准尺寸750mm×700mm×1600mm（宽×深×高），可选冷轧钢/304不锈钢材质，户外款防护等级IP54；分为室内N柜、户外U柜两种类型，运输时整流模块需单独拆分包装。 - 型号编码规则
编码格式：输入类型+直流输出电压+单模块功率+模块数量-输出回路数+柜体类型
示例：A22020K3-18U——交流输入、220V直流输出、单模块20KW、3台整流模块、18路照明输出、户外柜体；
电压规格覆盖DC48V/240V/375V/400V/750V，单柜最大搭载24台整流模块，总功率最高480KW。 - 柜内功能单元模块化集成
（二）系统配套终端设备
直流固态继电器PDU、直流去电源化LED灯具、调光器、人体/照度传感器、云端监控后台、移动端APP。
三、核心技术指标
- 输入规格：AC380V（波动范围-20%~+20%），50/60Hz±5%；电压低于323VAC时模块自动限功率输出；
- 直流输出：多档位直流电压连续可调，稳压/稳流精度1%，纹波系数≤0.5%，功率因数＞0.93；
- 环境适配：工作温度-10℃~+45℃（超45℃自动降额），存储温度-40℃~+70℃，海拔≤2000m，运行噪音≤55dB；
- 保护能力：全链路过压、欠压、过流、短路、过温、母线绝缘故障多重软硬件保护；
- 存储能力：100M存储空间，长期保存故障告警记录、系统运行日志。
四、DCU主控单元核心功能（人机交互+智能管控核心）
DCU嵌入式触控系统为整套系统操作中枢，内置三级权限账号隔离管控，界面功能全覆盖设备监测、控制、配置、告警：
1. 实时监测类功能
- 运行状态：柜内温度、防雷、整流模块、接触器、断路器状态可视化显示；
- 电能计量：分支路、母线统计日/月/年/历史累计电量、实时功率；
- ACDC模块数据：单台整流模块输入输出电压电流、温度、故障状态查看；
- 市电交流参数：三相电压、电流、有功/无功功率、功率因数、零序漏电；
- 绝缘监察：各支路漏电流、对地绝缘电阻实时监测，支持故障报警/自动切除双模式。
2. 智能控制类功能
- 支路开关控制：单路开关、一键全开/全关，本地独立手动操控；
- 无级调光系统：支持亮度、色温、彩光无级调节；
- 多模式定时管控
内置6种运行模式：固定时间、经纬时间、平时、假日、节能、手动；
可输入经纬度自动计算日出日落开关灯，支持半夜灯分段关灯，大幅降低无效能耗； - 自动温控散热：根据柜内温度、模块电流智能调节风扇转速。
3. 告警与记录管理
- 覆盖352类故障告警：交流缺相、母线故障、模块异常、短路、漏电、绝缘损坏、超温等；
- 区分实时故障、历史故障记录，支持自定义时间段查询，管理员可清除历史记录。
4. 系统参数配置（分级权限）
- 普通用户（User）：基础查看、简单操作；
- 二级操作员：参数修改、告警阈值配置；
- 厂家超级管理员：底层硬件校准、恢复出厂、通讯配置（出厂参数禁止随意修改）；
支持修改告警上下限、回路数量、输出电压、风扇参数、系统时间、IP地址、串口通讯、新增/删除用户、修改登录密码。
五、系统核心优势
1. 安全性能突出，降低触电风险
采用低压特低直流集中供电，无交流触电隐患；灯具去电源化设计，消除线路漏电触电风险；直流母线绝缘实时监测，短路、漏电故障自动切断回路，杜绝电弧起火；高压作业配套完善安全规范，双级防雷抵御雷击浪涌。
2. 节能长效，照明品质优异
- 直流灯具无频闪，视觉体验更好，灯具使用寿命远超传统交流灯具；
- 高功率因数、低谐波，供电稳定，电能损耗低；
- 经纬度自动开关灯、半夜灯分段、无级调光、恒照度控制，综合节能40%~65%；
- 精准统计亮灯率，减少人工巡线运维成本。
3. 高可靠供电，运维便捷
- 整流模块N+1冗余、支持热插拔，单模块故障不影响整体照明供电，不停机维护；
- 母线互为备份，保障不间断照明；
- 模块化设计，故障精准定位，本地触摸屏一键查看故障信息；
- 全故障自动记录，远程即可排查问题，降低现场巡检工作量。
4. 高度智能化，多端远程管控
支持4G/5G/以太网接入云端平台、手机APP，实现无人值守；标准Modbus通讯，可对接城市物联网、楼宇自控、市政管理平台；可拓展接入多类传感器，联动井盖、燃气、水位、环境监测设备，实现城市全域物联网融合。
5. 拓展性强，适配多行业场景
硬件模块可灵活增减，输出回路、整流模块数量按需选配；支持单灯独立控制、多场景分组调光，兼顾市政道路、隧道、地下车库、工厂、写字楼、机场码头等多元化照明需求。

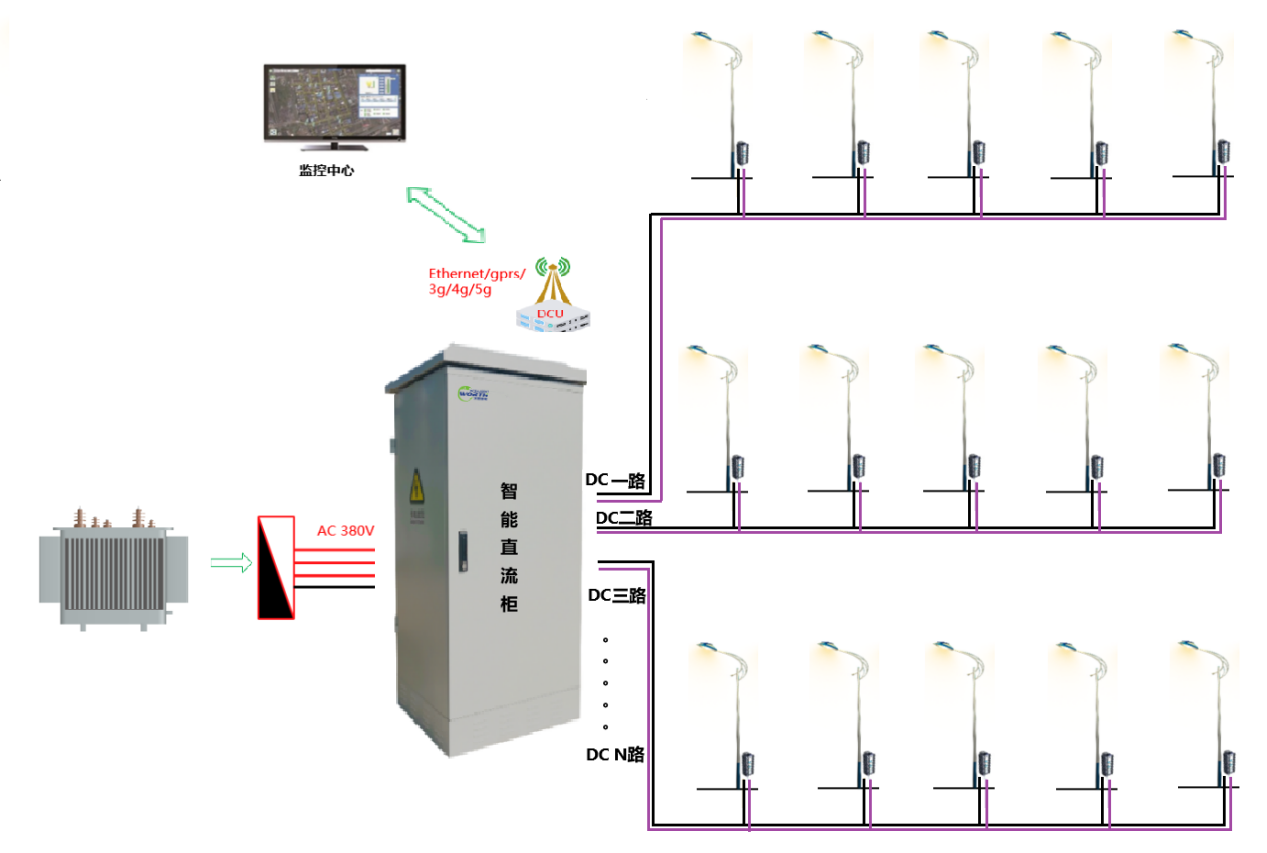

六、完整工作流程

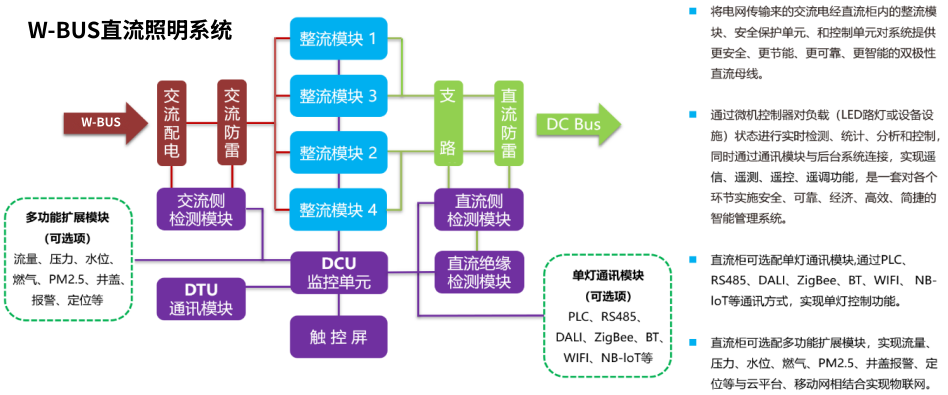

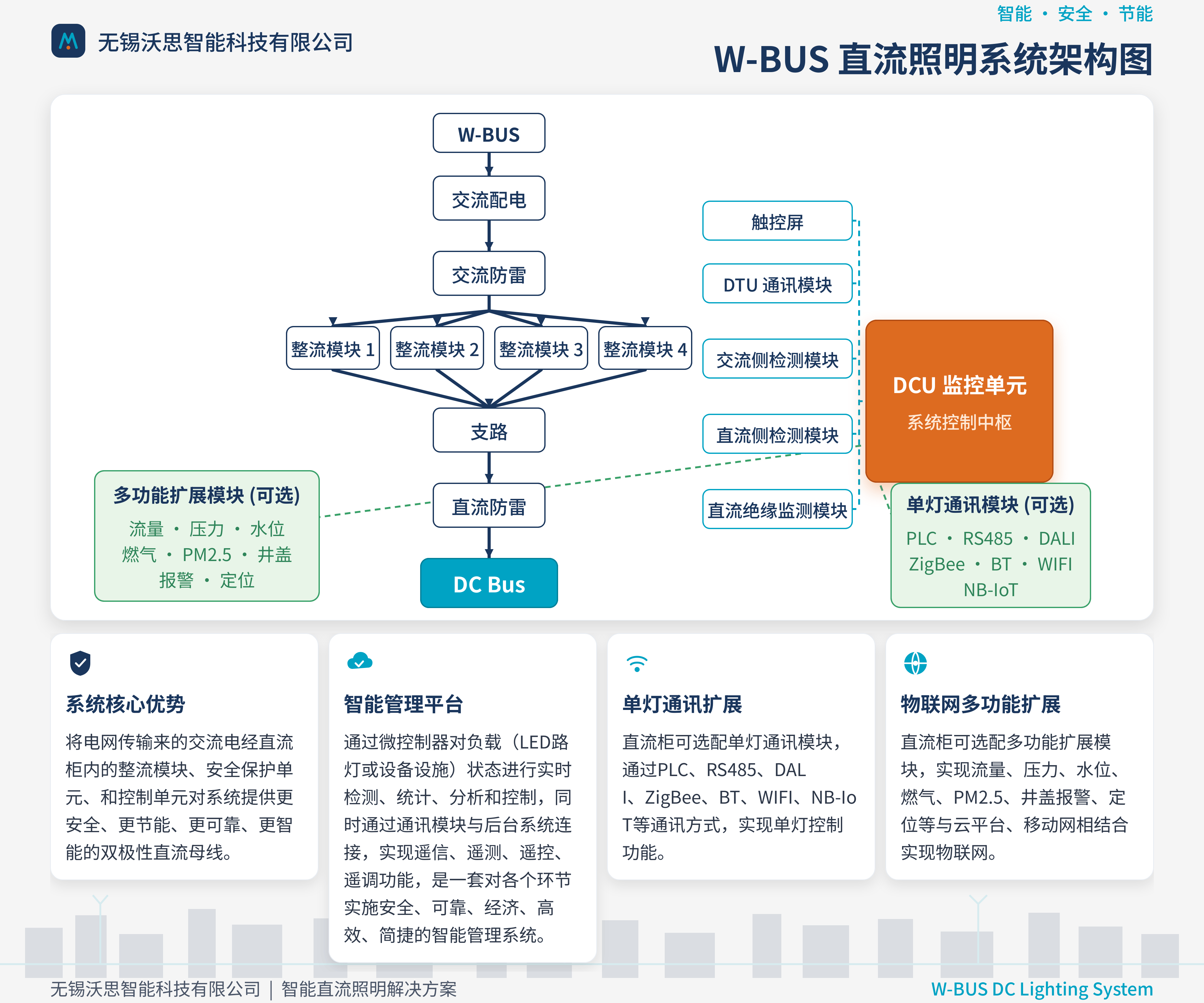

- 市电AC380V输入智能直流柜，经交流防雷、配电单元输送至整流模块；
- 整流模块将交流电转化稳定直流母线电压，通过直流防雷保护后分多路输出至LED照明支路；
- DCU主控单元实时采集交流电网、整流模块、各照明支路电压、电流、绝缘、温度数据；
- 系统按照预设定时/经纬度/感应逻辑自动开关灯、调节亮度；
- 出现短路、漏电、过温、绝缘下降等故障时，系统立即告警并自动切断故障支路；
- 通过4G/以太网将运行数据、告警信息上传云端后台，管理人员远程查看、远程控制灯光；
- 支持本地触摸屏手动干预，脱离网络时设备可独立全自动运行。
七、安装、调试与运维体系
- 安装规范：柜体IP54防护，安装场地通风散热，正面背面预留≥750mm维护空间；严格区分交直流接线、正负极、PE保护接地，施工人员需具备高压作业资质；
- 标准化调试：上电前检测回路无短路，分步测试手动开关、自动定时、调光、绝缘保护、远程通讯全部功能；
- 分级运维机制
- 日常巡检：查看环境温湿度、设备积灰、触摸屏告警信息；
- 年度检修：清理模块灰尘、紧固电气接线端子、测试保护告警功能；
- 故障维修：短路、漏电、模块故障分标准化处理流程，故障元器件更换后全功能复测；
- 质保服务：设备质保期内免费维护，人为损坏、违规安装、超工况使用不在质保范围，配套厂家技术热线、邮箱、官网技术支持。
八、适用应用场景
- 市政户外照明：城市道路、景观亮化、公园广场、码头、机场；
- 交通隧道场景：公路隧道、地铁隧道、地下人行通道；
- 室内公共空间：地下停车场、写字楼、医院、学校、商业综合体；
- 工业建筑：工厂车间、仓库、绿色低碳建筑；
- 智慧园区：住宅小区、产业园区一体化直流照明物联网项目。
