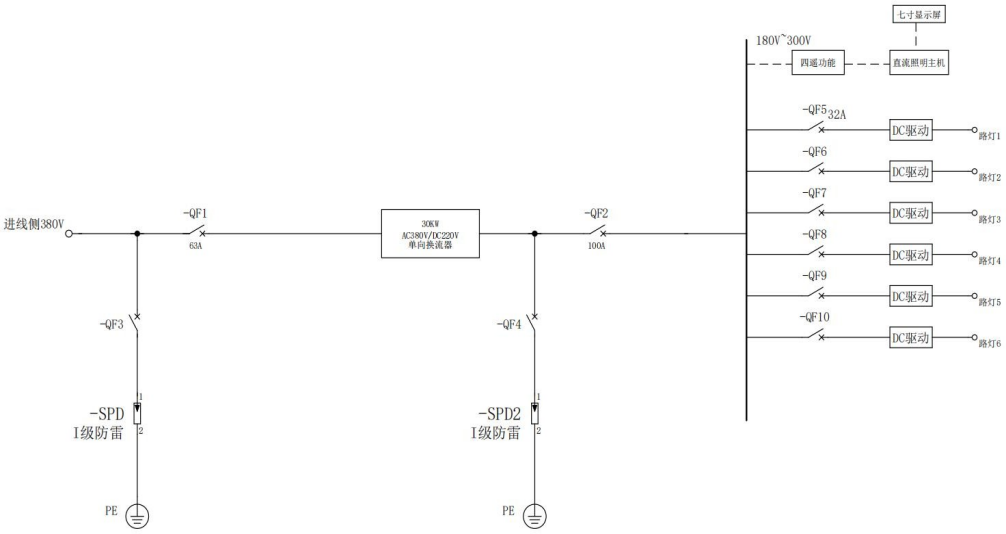

路灯直流照明柜为封闭式成套设备， 直流智能照明集中供电系统前段供电是先将三相 380V 市电转换为额定 220V 直流，然后再经由原有配电线路供电到灯杆单元其功能为向路灯提供低压直流电源，并对其进行控制和保护。为保证直流路灯设备的安全、连续、正常使用，直流路灯照明设备满足工作环境条件要求、技术先进、生产工艺成熟可靠、结构紧凑、安装和维护方便。
直流智能照明控制系统以路灯分组控制为单位独立设置，每个分组路灯设置一套智能照明控制系统，主要负责控制直流路灯的控制。
智能照明控制系统应能实现多种控制功能，可通过自动或手动方式控制预设定区域的照明灯具，实现不同时段和不同需求对照明的控制要求。当智能照明控制系统模块断电时，N+1 AC/DC 模块能使得灯具处于当前时刻调光照度而不致使灯具断电而熄灭。
整套控制系统具有完善的保护功能，各模块具有防潮功能。各电源、开关及系统模块等安装于现场配电箱内，应保证其不受干扰，正常工作。
直流配电系统及智能照明系统能保证供电的持续性。设置手/自动按钮、强投按钮，保证系统故障时，供电的持续性。
参数要求
| 电 气特性 | 交流进线 | 进线电制 | 三相五线制(即 A、B、C、N、PE) |
| 输入电压(V) | 380VAC(-15%~+25%) | ||
| 输入频率（HZ） | 45Hz~65Hz | ||
| 功率因数 | ≥0.95 | ||
| 供电方式 | 三相四线 |
| 输入防雷 | 一级防雷 | ||
| 直流输出 | 输出电压范围 | 额定 DC 220V，180-300V 可调 | |
| 输出功率 | 30KW | ||
| 输出路数 | 6，每支回路配有开关 | ||
| 每路输出电流 | 0~20A | ||
| 输出限流 | 10%~110%连续可调 | ||
| 效率 | ≥90% | ||
| 输出防雷 | 一级防雷 | ||
| 保护功能 | 过压保护，短路保护，欠压保护，过温保护，短路保护； | ||
| 主 要设备 | 直流照明主机 | 照明控制器 | 负责照明系统的监控、数据采集、模式控制如定时控制，星期模式，节假日模式。采用工业级嵌入式CPU，不少于 2 个 100M 以太网电接口，两个 CAN 接口，两个 RS485 接口，USB 接口 |
| 智能照明管理机 | 负责参数配置、数据存储、数据分析、综合应用、人机交互等 | ||
| 远程监控 | RS485、“四遥”功能（遥控、遥调、遥信、遥测）4G 远程 | ||
| 显示方式 | 7 寸液晶屏显示 | ||
| AC/DC 模块 | 输入电压(V) | 320VAC-460VAC；额定 380VAC | |
| 输出电压范围 | 180-300VDC 可调 | ||
| 功能特性 | 模块采用N+1 热备份，可实现热插拔，方便系统调整及维护 | ||
| 全天候工作，－40℃~+65℃工作范围 | |||
| 输入电压过压/欠压保护 | |||
| 缺相或相间不平衡：输出一半功率 | |||
| 输出的过压和欠压保护；过温保护 | |||
| IP 等级：IP20 | |||
| 设 备参数 | IP 等级 | IP54 | |
| 尺寸(mm) | |||
| 重量(kg) | |||
| 散热方式 | 风冷 | ||
| 工作环境 | －20.5℃～+50℃（室外）‘ | ||
| 安 规 | 安规 | ||
