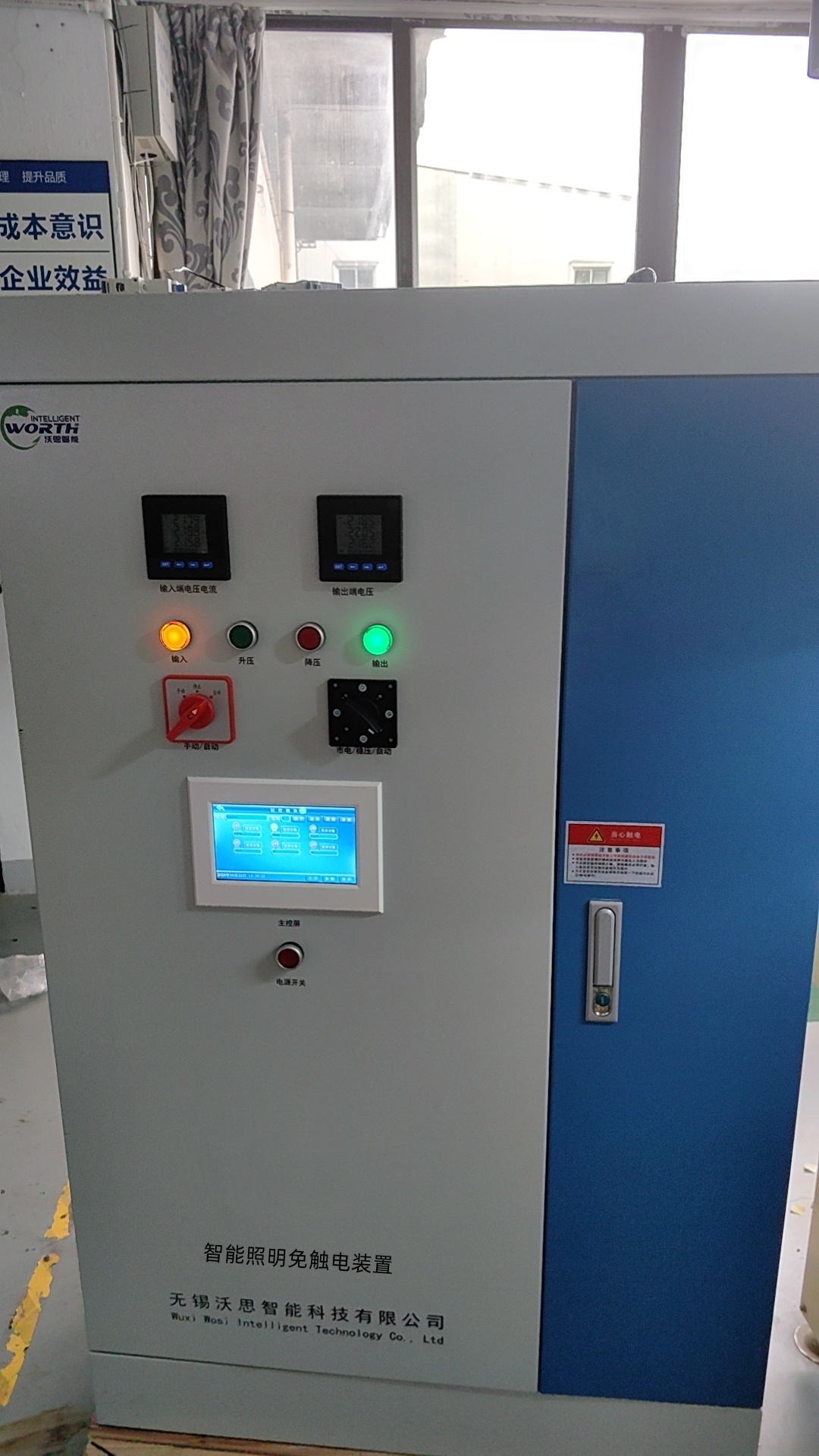

LED路灯直流免触电装置是一种用于提高LED路灯安全性和可靠性的设备，旨在通过直流供电和智能保护机制，避免触电事故的发生，同时提升路灯系统的能效和稳定性。以下是关于该装置的详细介绍：
1. 功能与作用
直流供电：采用直流（DC）电源为LED路灯供电，降低触电风险。
免触电保护：通过低电压设计和绝缘保护，避免触电事故。
节能高效：直流供电减少能量转换损耗，提高能效。
故障保护：具备过压、过流、短路等保护功能，确保系统安全运行。
长寿命：直流供电减少对LED灯具的冲击，延长使用寿命。
2. 系统组成
直流电源模块：将交流电（AC）转换为直流电（DC），为LED路灯供电。
智能控制器：实现调光、定时开关、远程监控等功能。
保护电路：包括过压保护、过流保护、短路保护等。
通信模块：支持4G、RS485等通信方式，实现远程管理。
LED路灯：采用低电压直流供电的LED灯具。
监控平台：用于数据展示、远程控制和故障报警。
3. 工作原理
1. 直流供电：直流电源模块将市电（AC）转换为低电压直流电（DC），为LED路灯供电。
2. 免触电保护：通过低电压设计和绝缘保护，避免触电风险。
3. 智能控制：智能控制器根据环境光照、时间等参数自动调节路灯亮度，或通过远程监控平台手动控制。
4. 故障保护：当检测到过压、过流或短路时，保护电路自动切断电源，确保系统安全。
5. 数据传输：通过通信模块将路灯运行数据发送到监控平台，实现远程管理。
4. 主要技术参数
1、交流输入电压:AC380V(-20% ~ +20%)/三相五线制
2、额定频率:50Hz
3、最大输出功率:5 KW/10KW/20KW
4、输出欠压保护:≤ 200V
5、输出过压保护:≥300V
6、过温保护:散热器:85 ℃,变压器:105℃
7、冷却方法:智能温控
8、输出电流保护:10%~120%额定电流(可设置)
9、输出短路保护:直流断路器和重合闸控制配合
10、电压调节范围:稳压DC200~300V
11、额定输出直流电流:80A
12、工作温度:-20℃~+65℃
13、储存温度:-40℃~ +85℃
14、相对湿度:10% ~90% RH
15、海拔高度:≤ 2000m
16、触摸屏尺寸:3.5寸
17、通讯:RS-2321,RS-4851
18、过欠压、过热、过载、水浸保护功能
19.户外不锈钢壳体，尺寸： 1400*1000*450mm（高宽厚）
5. 应用场景
城市道路照明：提高路灯安全性和能效。
公园景区照明：确保游客安全，降低触电风险。
校园照明：为学生和教职工提供安全的照明环境。
工业园区照明：提高工业区路灯的可靠性和安全性。
农村道路照明：适用于偏远地区的低电压供电场景。
6. 选型建议
根据路灯功率选择：确保直流电源模块的输出功率满足LED路灯需求。
根据电压等级选择：通常选择直流低电压设计，确保安全。
根据通信方式选择：
– 4G：适用于数据量大、实时性要求高的场景。
根据防护等级选择：户外使用需选择高防护等级的设备。
根据功能需求选择：如是否需要远程控制、调光等功能。
7. 安装与调试
安装位置：直流电源模块通常安装在路灯杆底部或配电箱内。
接线方式：按照设备说明书正确连接交流输入和直流输出线路。
调试步骤：
1. 设置输出电压和调光参数。
2. 测试路灯开关和调光功能，确保设备正常工作。
3. 配置通信参数（如远程监控功能）。
定期维护：定期检查设备运行状态，测试保护功能。
8. 优势与特点
安全性高：低电压直流供电，避免触电风险。
节能高效：直流供电减少能量转换损耗，提高能效。
智能化管理：支持远程监控和调光控制，便于管理。
可靠性高：具备多重保护功能，确保系统安全运行。
适应性强：适用于多种户外照明场景。
9. 典型案例
某城市道路照明改造项目：安装LED路灯直流免触电装置后，路灯系统能耗降低30%，触电事故为零。
某景区照明升级项目：通过直流免触电装置实现了景区照明的安全性和智能化管理，提升了游客体验。
10. 总结
LED路灯直流免触电装置LED路灯直流免触电装置通过低电压直流供电和智能保护机制，能够显著提高路灯系统的安全性和能效。无论是城市道路、公园景区还是工业园区，该装置都能为用户提供安全、可靠、智能的照明解决方案。
