路灯单灯控制系统

单灯控制系统

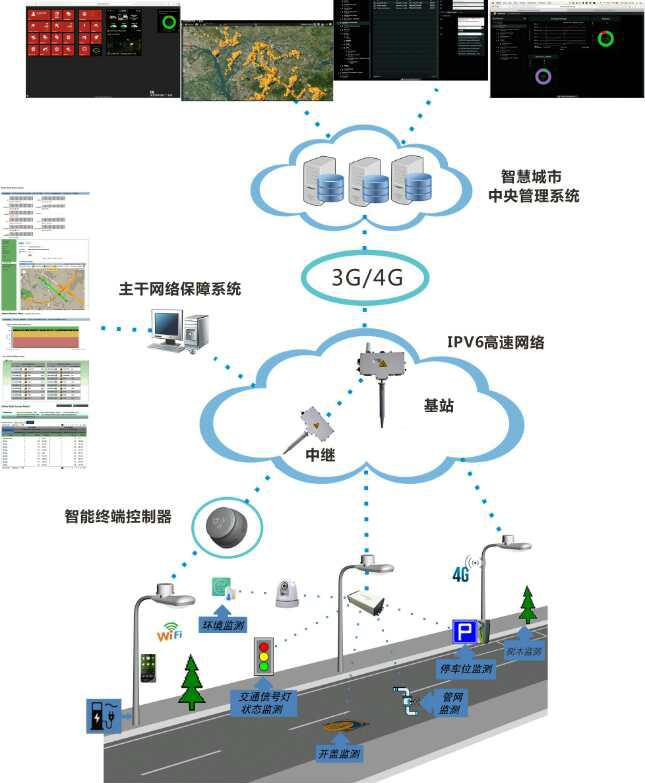

本工程单灯控制系统设置智能节点控制器及单灯控制服务器(含中继及基站),要求能接入黄
埔区现有路灯中央管理系统并兼容运行。
本工程须设置三套单灯控制服务器,分别设置于现状市政箱变 XB1、XB2 及新建市政箱变 XB4
旁(现状市政箱变 XB3 现状已设置单灯控制服务器),采用基站通过 4G 网络传输至黄埔区路灯管
理控制系统。中继及基站电源取自照明配电箱 0.4kV 配出回路,物联网终端控制器于每个灯具内设
置,电源由路灯供电电源提供。
1、功能要求:
 系统具备主干网络通畅保障机制,从管理中心到集中器、网络中继器等主干网络设备,通
信异常时及时提醒管理人员注意,确保主干网络畅通无阻;
 设备间采用 IP 网络通信,基于 IPV6 技术,网络内提供尽可能多的连接,为未来智慧城市
功能提供扩展的可能;
 MESH 组网技术,设备间自组网,确保设备本身高可靠地连接,可以连接除路灯以外的其它
智慧城市感知设备;
 高速通信网络:主干网络带宽 300K 以上,保障网络可支持多设备的并发连接,保障智慧城
市的其它设备共享网络带宽;
 可以根据设备所在的位置与其所连接的周边设备,动态生成路由图,便于网络的优化与管
理;


 可以接入除路灯以外的各种智慧城市管理设备,如环境温度传感器、湿度传感器、PM2.5
传感器;
 可以接入各种智慧城管功能,如充电桩、井盖传感器、水位传感器及各种绿化监测;
 可以接入公共 WIFI 运行监测,系统可以实时监测公共 WIFI 运行情况,对公共 WIFI 进行相
应控制操作;
 系统具有网络诊断机制,当主干网络设备出现异常时,可以自动对异常设备进行标注;
 安全加密机制:为保障系统安全可靠地运行,系统数据必须支持 AES128/256 加密;
 节点设计必须有 10000V 以上的防浪涌功能;
 当故障处理后,节点可以通知管理系统;
 当出现断电情况时,节点可以发送最后一个信号通知中央管理系统;
 节点具备远程固件升级和调试的功能;
 节点可以在与系统失去通信时,能够纪录 2 个小时的历史数据;
 不需要从灯具上拆下节点,实现运行时序更新;
 由有资质的实验室提供的节点运行 7 天的平均功耗;
 节点功耗小于<3 watts;
 节点必须有计量功能,精度达 1%;
 网络通信覆盖率必须达 95%以上;
 网络可以进行快速固件升级,用于固件更新,安全证书远程更新;
 控制网关必须具备备用电源,以免断电时出现无法通信情况;
 可以通过 DALI, 1-10V 和 0-10V 调光。
2、智能节点控制器技术参数
每个灯具单独配置智能节点控制器,智能节点控制器技术参数如下:
 控制器融合古典现代流线设计,美观,稳定、可靠。

控制器采用可靠的电力扭锁,标准 NEMA 7 PIN 插座联接,NEMA 插座必须满足标准 ANSI
C136.10,节点控制器必须满足标准 ANSI C136.41。
 控制器可宽电压工作,最高达 380Vac。
 控制器具备负载准过零开关,延长使用寿命。
 电力计量, 该控制器可以监测电流,电压,频率,功率因数,千瓦和千瓦时的电气参数,
电能测量精度 0.5%。
 采用数字光感,灵敏度 0-10000LUX,可自由设置感光阈值进行开关灯。
 控制器支持 0-10V 及 DALI 调光。
 控制器输入对端口绝缘具备Ⅱ类等级。
 控制器 L-N 可耐 10KV 的浪涌冲击。
 广泛的故障监测,温度、欠压检测,电压或电流异常,低功率因数,经纬度读取错误,通
信故障等。所有的故障被送到管理系统生成警报的可视化与故障诊断。
 控制器采用了最新发展的无线射频技术,具有超强的自组网形式和自愈能力。
 简单远程监控, 控制器监控照明灯具的各项参数,并可远程无线更新管理软件。
 远程控制与调度, 单灯自控控制模式。
 控制器时间控制可以使用固定时间,天文时钟,混合型。
 控制器具有灯工作非正常报警服务, 包括白天监控到大电流(开灯)和某时段内频繁开关
灯,报警可以通过移动终端即时直接发送给相关的用户,并包含与故障/报警相关的关键
参数。
3、智能节点控制器执行标准
 灯的控制装置系列标准 IEC EN 61347-1, 对应 GB 标准号 GB19510
 灯的控制装置系列标准 IEC EN 61347-2-11,对应 GB 标准号 GB19510
 电气照明和类似设备的无线电骚扰特性的限值和测量方法
 EN 55015, 对应 GB 标准号 GB17743-1999
 一般照明用设备电磁兼容抗扰度要求
 EN 61547, 对应 GB 标准号 GB/T18595-2001
 电磁兼容限值,谐波电流发射限值(设备每相输入≤16A)
 EN 61000-3-2, 对应 GB 标准号 GB17625.1
 电磁兼容限值,对额定电流不大于 16A 的设备在低压供电系统中产生的电压波动和闪烁的
限制
 EN 61000-3-3, 对应 GB 标准号 GB17625.2-2017
 无线射频产品的 EMC 测试要求总则 EN 301489-1.
