出品单位：无锡沃思智能科技有限公司
文档版本：V1.8
适用场景：多联机中央空调集中控制、节能改造、分户计量计费、智慧楼宇能源管理
编制日期：2025年09月
目录
- 项目背景与需求分析
- 建设目标与设计原则
- 总体方案架构
- 核心硬件产品体系
- 系统核心功能详解
- 分行业场景化应用策略
- 工程实施与部署规范
- 项目效益分析
- 服务保障与质保体系
- 典型应用案例
第一章 项目背景与需求分析
1.1 政策与行业背景
中央空调是公共建筑能耗的核心构成，约占建筑总能耗的60%，超过照明、电梯、办公设备的能耗总和。随着国家“双碳”战略深入推进，建筑节能改造已成为低碳发展的核心抓手，中央空调系统的精细化管控与节能降耗是公共建筑、产业园区、商业体节能改造的重中之重。
国家先后出台《国务院办公厅关于严格执行公共建筑空调温度控制标准的通知》（国办发〔2007〕42号）、《公共建筑室内温度控制管理办法》（建科〔2008〕115号），明确要求公共建筑夏季制冷温度设置不低于26℃，冬季制热温度设置不高于20℃，从政策层面推动空调系统规范化运行与节能落地。
1.2 行业普遍痛点
当前绝大多数存量中央空调系统仍以分散式本地控制为主，在管理、能耗、运维层面存在显著短板：
- 管控分散，无效能耗高：人员离开后空调忘关、非工作时段空转现象普遍；用户随意设置极端温度，导致空调长时间高负荷运行，电能浪费严重。
- 计量缺失，责任不明确：无分户、分区域能耗计量手段，能耗成本无法量化到部门、商户或科室，节能考核缺乏数据支撑，全员节能意识难以落地。
- 多品牌并存，运维难度大：同一建筑内常存在多品牌、多批次空调系统，协议不互通，无法统一监控与管理；故障发现滞后，带病运行加剧设备损耗。
- 策略单一，节能手段有限：仅依靠人工巡查与制度要求，缺少技术化管控手段，温度、时段、权限等节能策略无法刚性落地。
- 对接困难，数据孤岛严重：传统空调系统难以接入楼宇自控、智慧园区、能源管理等第三方平台，无法融入建筑整体智能化体系。
第二章 建设目标与设计原则
2.1 核心建设目标
本方案以“集中管控、节能降耗、精细计量、高效运维”为核心目标，通过物联网技术与边缘计算能力，在不改造空调原有系统的前提下，实现多品牌中央空调的统一管理与智能化升级：
- 节能目标：通过温度管控、时段管控、运行优化等多策略组合，实现空调系统综合节电率10%~30%。
- 管理目标：实现全区域空调远程集中管控，能耗数据可查、可追溯、可考核，运维管理效率提升40%以上。
- 运维目标：故障实时告警、远程诊断升级，降低现场运维频次，延长空调设备使用寿命。
- 兼容目标：兼容市面90%以上主流多联机品牌，支持标准协议对接第三方楼宇、能源管理系统，避免数据孤岛。
2.2 方案设计原则
- 高兼容性：免空调原厂改造，通过总线对接适配多品牌多联机，保护用户既有资产。
- 稳定可靠：工业级硬件设计，支持断网离线运行，本地管控策略不依赖云端，保障基础控制功能稳定。
- 灵活扩展：模块化硬件与分布式架构，支持从小型建筑到大型跨区域园区的平滑扩容。
- 易用性：Web管理端+微信小程序双操作入口，蓝牙本地快速调试，降低运维人员学习成本。
- 安全性：分级权限管理，数据加密传输，控制操作全留痕，保障系统运行与数据安全。
第三章 总体方案架构
3.1 架构设计思路
采用“云-边-端”三级分布式架构，以边缘智能硬件为核心，直接对接空调原有总线系统，采集运行数据并执行控制指令；通过4G/以太网将数据上传至云管理平台，实现全局管控与数据分析；向下兼容全品牌空调终端，向上开放标准接口对接第三方系统，形成完整的空调智能管控闭环。
3.2 系统分层架构
- 终端感知层：各品牌多联机空调室内机、室外机、RS485智能电表，作为被控对象与数据采集来源。
- 边缘计算层：部署WSI-A02智能控制器或WSI-H01边缘计算主机，承担空调协议解析、数据采集、本地策略执行、指令下发核心功能，支持断网离线运行，管控逻辑不依赖云端。
- 云端平台层：沃思智能云管理平台，承担设备管理、数据存储、能耗分析、策略配置、告警管理等核心服务，支持客户自有云平台对接与私有化部署。
- 应用交互层：提供Web管理后台、微信小程序两大原生入口；同时开放标准API接口，对接楼宇自控系统、智慧园区平台、能源管理系统等第三方应用。
3.3 控制原理
边缘智能硬件通过屏蔽双绞线接入空调室外机或室内机总线，与空调系统内所有室内机建立通讯，实时采集开关状态、设定温度、室内回风温度、运行模式、风速风向、故障代码等全量运行数据；数据经边缘处理后上传至云平台，管理员通过平台或小程序下发控制指令，由边缘主机转发至空调系统，实现远程管控与节能策略自动执行。
第四章 核心硬件产品体系
方案提供两款差异化硬件产品，适配不同规模、不同架构的空调系统场景，均支持主流多联机品牌免改造接入。
4.1 WSI-A02系列多联机智能控制器
产品定位：多通道集中管控型控制器，适合同一场景下多套、多品牌空调系统的一体化接入与集中管理，是中大型建筑空调集控的核心设备。
硬件规格参数
| 规格项目 | WSI-A02F（4路版） | WSI-A02E（8路版） |
|---|---|---|
| 空调通道数量 | 4路 | 8路 |
| 电表通讯接口 | RS485×2路 | RS485×3路 |
| 对外接口 | RJ45（WAN+LAN）×2路、RTU×1路、预留USB调试口 | 同左 |
| 供电规格 | DC12V~24V，推荐DC12V | 同左 |
| 外形尺寸 | 132×90×57mm | 150×90×57mm |
| 安装方式 | 35mm标准导轨安装 | 同左 |
| 扩展能力 | 可选内置4G物联网卡，标配蓝牙模块 | 同左 |
| 人机交互 | 液晶显示屏+物理按键、LED状态指示灯、设备配置二维码 | 同左 |
核心功能特点
- 全品牌多通道适配：支持大金、日立、东芝、三菱电机、格力、美的、海信、海尔、松下、约克、麦克维尔、特灵、天加、三星、LG等20+主流品牌多联机；每路通道可独立配置不同品牌，通道接线无极性，单台设备可同时管理多套独立空调系统。
- 全维度空调管控：支持开关、模式、温度、风速、风向全参数控制；支持线控器锁定/解锁，禁止本地违规操作；内置64个独立定时器，支持定时开机、定时关机、关机并锁定、解锁开机等多种定时逻辑；支持空调群组批量控制。
- 运行监测与诊断：可读取空调内外机全量运行参数；支持长时间运行监控，覆盖忘关空调等场景；故障实时识别与上报，支持远程故障诊断与问题定位。
- 精细化计费管理：内置智能当量计算算法，支持总电表分摊、分电表独立计量两种方案；自动记录开关机历史、开机时长及对应运行参数；支持日用量统计、费用Excel导出、计费比例系数自定义调整；待机损耗独立核算，计费维度完整无争议。
- 便捷运维能力：通过微信“网关设备配置”小程序蓝牙连接，完成参数配置、空调测试、设备命名；支持一键批量配置多台同规格设备；支持网线、蓝牙双模式固件升级，也可远程OTA升级。
4.2 WSI-H01边缘计算主机
产品定位：单路分布式边缘网关，轻量化、低成本，适合单空调系统分布式部署、规模化组网，以及强第三方系统对接需求的场景。
硬件规格参数
| 规格项目 | 参数指标 |
|---|---|
| 空调接口 | 1路 |
| 电表接口 | 1路RS485 |
| 对外接口 | 1路RJ45网口、1路RTU接口 |
| 供电规格 | DC12V |
| 整机功耗 | ≤12W，静态有功功率＜1.2W |
| 工作环境 | 环境温度0~40℃，环境湿度20%~85%（无凝露） |
| 外形尺寸 | 72×95×40mm |
| 安装方式 | 35mm标准导轨安装 |
| 扩展能力 | 支持4G外接天线 |
| 人机交互 | 数码显示屏+物理按键 |
核心功能特点
- 高兼容性接入：支持30+主流多联机品牌，覆盖市面绝大多数中央空调系统，适配性行业领先。
- 标准化开放协议：原生支持Modbus TCP（监听502端口）与Modbus RTU协议，提供完整寄存器点位表，支持0x03读寄存器、0x06写单寄存器、0x10写多寄存器功能码；支持空调状态变化主动上报，可无缝对接楼宇自控、智慧园区、能源管理等第三方系统。
- 管控与计费一体化：具备空调全参数控制、锁定功能、64组定时、群组控制、长时间运行监控能力；支持电表抄读、能耗统计、当量计费、待机损耗独立核算，核心功能与A02系列保持一致。
- 轻量化运维：支持本地按键升级与远程固件升级；本地屏可查看空调状态、4G信号强度、故障代码等信息；支持远程故障诊断，部署运维灵活。
4.3 产品选型适配指南
| 应用场景 | 推荐产品 | 选型理由 |
|---|---|---|
| 单一场景内含多套、多品牌空调系统，需集中管控 | WSI-A02系列 | 单设备多路接入，减少硬件数量，降低部署与布线成本 |
| 分布式部署、单系统独立接入、大规模组网 | WSI-H01 | 单系统单台部署，扩容灵活，单点故障不影响全局 |
| 需对接楼宇自控、能源管理等第三方系统 | WSI-H01 | 标准Modbus协议开放，点位完整，对接成本低、周期短 |
| 弱电箱空间有限、轻量化点位改造 | WSI-H01 | 体积小巧，安装灵活，适合分散点位独立部署 |
第五章 系统核心功能详解
5.1 全量实时监控

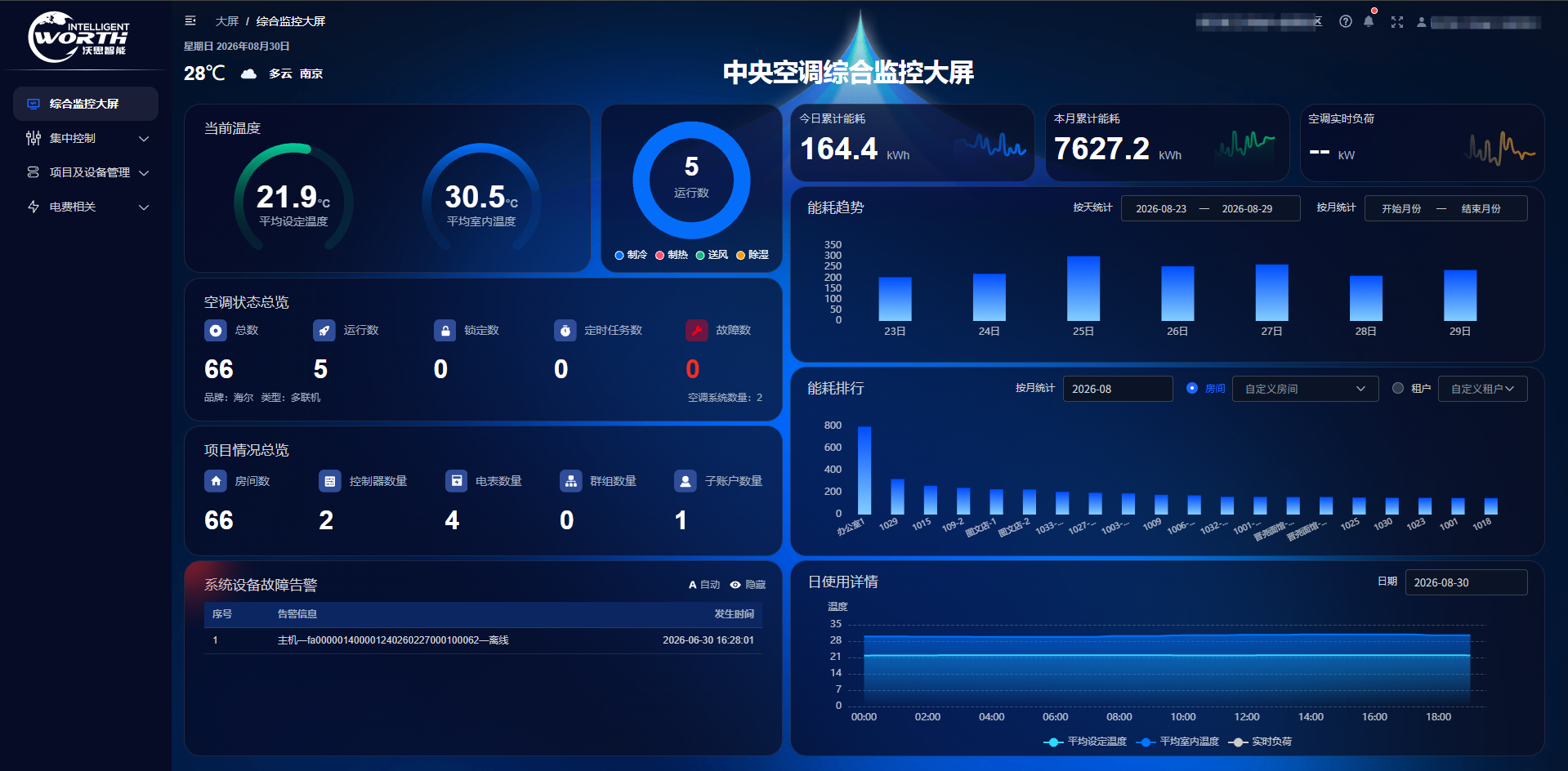

- 通过Web管理平台或微信小程序，远程查看所有空调的开关状态、设定温度、室内回风温度、运行模式、风速、风向、故障代码等全量运行数据。
- 支持按楼栋、楼层、区域分组展示，设备在线状态、运行状态一目了然；支持空调内外机参数读取检测，全面掌握系统运行情况。
- 设备本地配备液晶屏与指示灯，可现场查看设备型号、固件版本、网络状态、空调品牌、内机数量、电表连接状态等信息。
5.2 多级智能控制体系
- 三级控制入口：支持设备本地按键、蓝牙小程序、云端平台三级控制方式，适配现场调试、日常管理、应急操作不同场景。
- 多粒度控制：支持单台空调精准控制、区域群组批量控制、全建筑一键控制，满足不同管理粒度需求。
- 分级权限管理：支持管理员/子账号分级权限，可按区域、楼栋分配管控范围；可锁定空调线控器，禁止本地违规操作；支持设置来电自启或手动开启模式。
5.3 多维节能管控策略
5.3.1 温度管控节能
- 可设置开机默认节能温度，设备启动时自动进入节能运行状态。
- 可限定制冷/制热温度调节范围，用户违规操作后系统自动纠正。经测算，制冷温度每提高1℃可节电8%，制热温度每降低2℃可节电10%，是核心节能手段。
5.3.2 时段管控节能
- 支持多时段定时启停，可按工作日、周末、节假日设置差异化运行策略。
- 支持春秋非空调季设置禁止开机模式，从根源解决无效空转能耗；可设置空调长时间运行自动告警，避免忘关空调造成的浪费。
5.3.3 运行优化节能
- 可联动人体传感器实现无人自动关机、无人调温，进一步降低无效能耗。
- 故障、异常运行实时上报，避免设备带病运行导致的高能耗与硬件损坏。
5.4 精细化能耗计量与计费
- 多维度数据采集：自动记录空调开关机历史、运行时长、运行模式、温度风速等全参数；支持RS485智能电表抄读，采集真实用电量数据，历史数据可追溯。
- 智能当量计费：内置智能当量计算算法，结合空调容量、运行时长、负荷模式科学核算能耗费用；支持总电表分摊与分电表独立计量两种方案，适配不同建筑的计量条件。
- 全场景费用管理：支持计费比例系数自定义调整，适配不同电价、分摊规则；待机损耗独立核算，避免公摊争议；支持统计数据Excel导出，满足财务核算与能耗考核需求。
5.5 智能运维管理
- 故障告警与追溯：空调故障、通讯异常、设备离线实时告警，支持历史故障查询与统计分析。
- 远程运维升级：支持远程参数配置、远程固件升级、远程故障诊断，绝大多数问题无需现场处理，大幅降低运维成本。
- 批量配置能力：支持一键批量配置同规格设备，大幅提升大规模项目的施工调试效率。
- 专业调试工具：提供专业版调试模式与抓码功能，可用于复杂现场深度调试与问题快速定位。
5.6 开放集成能力
- 支持标准Modbus RTU/TCP协议与JSON格式交互，提供完整点位说明，可快速对接楼宇自控系统（BA）、智慧园区平台、能源管理系统等第三方平台。
- 支持MQTT协议对接云平台，可适配客户自有云平台，满足私有化部署、数据本地化需求。
- 分布式云边架构，支持跨区域、大规模设备接入与集中管理，适配集团型、连锁型客户需求。
第六章 分行业场景化应用策略
6.1 商务办公楼宇与产业园区
场景痛点：办公区域分散，下班忘关空调现象普遍；员工随意设置极端温度；物业统一管控难度大，能耗责任不清晰，入驻企业能耗分摊困难。
应用策略：
- 按楼层、入驻企业划分管控分区，匹配上下班作息设置定时开关机，非工作时段、周末节假日默认禁用空调，加班场景可申请临时权限。
- 统一设置制冷≥26℃、制热≤20℃的温度限幅，锁定温度调节范围，杜绝极端温度运行。
- 按入驻企业、部门独立计量能耗与费用，实现分户计费，落实能耗考核责任。
- 运维人员可按区域批量关停闲置区域空调，远程纠正违规运行状态。
预期节能成效：综合节电率可达15%~25%；人工运维成本显著降低，物业管理效率大幅提升，能耗分摊清晰透明。
6.2 交通枢纽与大型公共建筑
场景痛点：区域广、空调点位多，分散运维难度大；空调长时间连续运行，能耗与设备损耗高；故障发现不及时，影响公共服务体验。
应用策略：
- 所有设备接入统一云平台，全局监控所有空调运行状态，远程下发控制指令，实现集中运维。
- 根据人流高峰、运营时段，为候车厅、停车楼、通道等不同功能区设置差异化启停计划，低峰时段减少开启数量。
- 部署远程故障诊断与告警机制，故障实时推送运维人员，快速响应处理；支持远程固件升级，减少现场运维次数。
- 按功能分区统计能耗，持续优化运行策略，实现动态节能。
预期节能成效：综合节电率10%~20%；运维效率提升40%以上，空调设备使用寿命有效延长，保障公共服务稳定性。
6.3 科教与医疗建筑
场景痛点：楼栋多、使用时段差异大；实验室/科室空调使用强度高；假期、非办公时段易出现空转；能耗核算到院系/科室难度大。
应用策略：
- 按楼栋、院系、科室分配管控权限，自主管理所辖区域空调，兼顾管理统一性与使用灵活性。
- 匹配教学、科研、办公作息设置差异化定时方案；寒暑假设置统一禁用模式，杜绝假期空耗。
- 按院系、科室独立计量能耗与费用，实现量化考核，推动全员节能。
- 针对精密实验室、病房等特殊区域，设置精准温度范围，保障环境需求同时避免过度制冷/制热。
预期节能成效：杜绝假期与非工作时段空耗，精准匹配使用需求，综合节电率20%~30%；实现能耗精细化考核，节能管理可量化、可追溯。
6.4 酒店与商业综合体
场景痛点：客房/商铺空调管控难，客人过度调节温度；公共区域空调启停不及时；商铺能耗结算依赖人工抄表，效率低、误差大。
应用策略：
- 独立计量每个客房、商铺的空调能耗，自动生成费用账单，对接收费系统，实现能耗自动结算。
- 限制客房温度调节区间，避免客人设置极端温度导致的高能耗，兼顾舒适度与节能性。
- 大堂、走廊等公共区域按运营时段定时启停，可联动人体感应实现人来开启、人走调温。
- 独立统计空调待机能耗，优化待机关机策略，降低基础能耗。
预期节能成效：减少极端温度运行能耗，避免无人区域空转，综合节电率15%~25%；计费自动化，人工抄表成本归零，结算准确率100%。
6.5 工业厂房与仓储园区
场景痛点：厂房空间大、空调负荷高；班组轮班制，空调启停不规律；能耗成本占比高，缺乏精细化管控手段。
应用策略：
- 根据生产班次设置空调定时启停，换班间隙调整温度或关停部分区域，匹配生产节奏。
- 按生产区、仓储区分区管控，按需开启对应区域空调，避免大面积无效制冷/制热。
- 设置合理的温度上下限，避免车间人员过度调节，降低空调运行负荷。
- 电表实时抄读，分析单班能耗、单位面积能耗，持续优化运行策略，辅助生产成本核算。
预期节能成效：避免非生产时段空转，降低空调运行负荷，综合节电率10%~20%；实现能耗数据化管理，辅助生产能耗成本精细化管控。
第七章 工程实施与部署规范
7.1 施工前准备
- 确认所有接入的空调室内、外机全部上电，且经空调厂商调试运转正常，无警报异常；确认电表可正常收集记录数据。
- 确认空调室内机、室外机地址并记录，核对空调品牌与对应接线端口。
- 确认供电、通讯线路铺设到位，弱电控制箱安装位置符合35mm导轨安装条件。
- 确认各空调通道品牌参数、485端口参数、网络参数等配置信息准确无误。
7.2 设备安装规范
- 全系产品采用35mm标准导轨安装，固定于弱电控制箱内，安装位置便于调试与维护。
- 设备需可靠接地，机箱执行D种接地要求，避免静电与干扰影响设备运行。
- 4G版本设备天线需引至信号良好位置，保障网络通讯稳定。
7.3 接线施工要求
- 空调通讯线：采用2芯屏蔽双绞线，线径≥0.75mm²，从空调室外机/室内机总线接至控制器对应通道，总长不超过1000米；接线无极性，无需区分正负极。
- 网线：LAN端口网线长度控制在80米以内，采用标准超五类及以上网线。
- 布线规范：通讯线避免与电源线并排走线，若无法避免需保持15cm以上间隔，与其他接线保持30cm以上距离；或将电缆穿入铁制保护管并将保护管一端接地，减少信号干扰。
- 安全要求：接线操作必须在设备断电状态下进行；严禁将电源线接入信号端子，避免设备损坏。
7.4 主流品牌接线端口对照表
| 空调品牌 | 空调侧接线端口 | 是否必须接外机 |
|---|---|---|
| 大金-多外机 | F1,F2（外-外） | 是 |
| 大金-单外机 | F1,F2（内-外） | 否 |
| 三菱电机-多外机 | M1,M2（TB7） | 是 |
| 日立/海信/天加 | 1,2 | 否 |
| 东芝/松下 | U1,U2 | 否 |
| 海尔/美的/博世/开利/志高 | P,Q | 否 |
| 格力 | D1,D2 | 否 |
| 约克-青岛 | 1,2 | 否 |
| 约克-广州 | A2,B2 / G1,G2 | 是 |
| 麦克维尔 | Apc,Bpc | 是 |
| 奥克斯/LG | A,B | 否 |
| 三星 | F1,F2 | 否 |
| 特灵 | A,B | 是 |
注：三菱电机多外机系统集控线接TB7“M1,M2”，并需将室外机PCB板集控开关CN41的跳线帽插到CN40上。
7.5 系统调试流程
- 本地蓝牙调试：使用微信“网关设备配置”小程序，通过蓝牙连接设备，配置空调通道品牌、网络参数、电表参数等基础信息。
- 空调搜索测试：设备自动搜索接入的空调内机，核对内机数量与地址，测试开关、模式、温度、风速等控制功能，确保控制准确、反馈正常。
- 云端联调：设备联网后接入云平台，核对设备在线状态、数据上报准确性，配置节能策略、定时任务、权限账号等。
- 批量配置：同规格多台设备支持一键批量配置，大幅提升调试效率。
7.6 安全注意事项
- 必须使用规格匹配的正规电源适配器，推荐使用DC12V电源，避免电源不匹配导致设备损坏。
- 接线错误或误操作导致设备故障时，严禁私自拆卸维修，需联系厂家技术支持处理。
- 设备安装需避开潮湿、高温、强电磁干扰环境，保障设备稳定运行。
第八章 项目效益分析
8.1 经济效益
- 直接节能收益：通过温度管控、时段管控、运行优化等策略，综合节电率可达10%~30%，按公共建筑空调年能耗测算，通常1~3年即可收回改造成本。
- 运维成本节约：远程监控、远程诊断、远程升级大幅减少现场运维频次，降低人工巡检成本；故障提前发现，减少突发故障维修支出。
- 设备延寿收益：规范化运行减少空调高负荷运转时间，降低设备损耗，有效延长空调使用寿命，推迟设备更新周期，节约大额资产更新支出。
8.2 管理效益
- 实现空调系统从“分散人工管理”到“集中智能管控”的升级，管理效率大幅提升。
- 能耗数据可查、可追溯、可考核，能耗责任清晰落地，推动全员节能意识提升。
- 标准化管控策略刚性落地，避免人为管理疏漏，节能效果稳定可预期。
8.3 社会效益
- 积极响应国家节能减排号召，助力建筑碳减排，推动绿色建筑与低碳园区建设。
- 降低建筑单位面积能耗，减少CO₂排放量，助力双碳目标实现。
- 严格落实公共建筑空调温度控制标准，将国家政策要求转化为技术化、常态化执行机制。
第九章 服务保障与质保体系
9.1 全周期技术服务
- 售前阶段：提供现场勘查、方案设计、产品选型、成本测算等全流程咨询服务，定制适配客户场景的解决方案。
- 实施阶段：提供施工指导、调试支持、操作培训，保障项目顺利落地交付。
- 运维阶段：提供专业技术支持，远程协助排查问题，快速响应客户需求。
9.2 产品质保条款
- 凭销售发票享受免费保修服务；售出之日起7日内发生非人为性能故障，可办理退换货；15日内可换货或免费保修。
- 保修期内，非人为损坏、非不可抗力导致的产品性能故障，提供免费维修服务。
- 以下情况不在免费保修范围：超出保修期限、人为损坏、未按规范安装使用、正常元器件老化、运输装卸损坏、不可抗力导致的损坏。
9.3 持续升级服务
- 设备固件持续迭代优化，支持远程免费升级，不断优化产品功能与稳定性。
- 云平台定期功能更新，持续优化管理体验与节能算法，保障方案长期价值。
- 持续新增适配空调品牌型号，保护客户长期投资。
第十章 典型应用案例
10.1 北京**机场智能停车楼项目
- 项目概况：覆盖机场东西停车楼全区域约克中央空调系统，核心需求为中央空调集中管理控制与商铺分户计费。
- 方案应用：部署多联机智能管控系统，实现所有空调集中监控、远程控制、分时段节能管控；针对商铺实现分户计量与费用核算。
- 项目价值：解决了大型公共区域空调分散管控难题，降低停车楼空调能耗，实现商铺能耗自动结算，大幅提升物业管理效率。
10.2 **大学云栖校区项目
- 项目概况：覆盖四座科研楼美的中央空调系统，核心需求为中央空调集中管控与各研究所空调用电独立计量。
- 方案应用：采用分布式边缘网关架构，按研究所划分管控分区，实现分区域权限管理、定时节能管控与独立能耗计量。
- 项目价值：实现科研楼空调精细化管理，杜绝假期与非办公时段空耗，落实各研究所能耗考核，节能效果与管理效益显著。
结语
沃思智能中央空调节能管控一体化解决方案，以高兼容的硬件产品、全面的管控功能、场景化的节能策略，为各行业客户提供成熟可靠的空调智能化与节能改造路径，在保障舒适使用体验的前提下，实现显著的节能收益与管理提升，助力客户降本增效与绿色低碳转型。
