为了让你清晰理解预付费系统的技术落地逻辑，以下将通过 “分层架构 + 核心组件 + 数据流转” 的方式，详细拆解预付费系统的技术实现架构，并附文字说明与关键参数，你可基于此直接对接技术开发或选型评估。
一、预付费系统技术实现架构总览

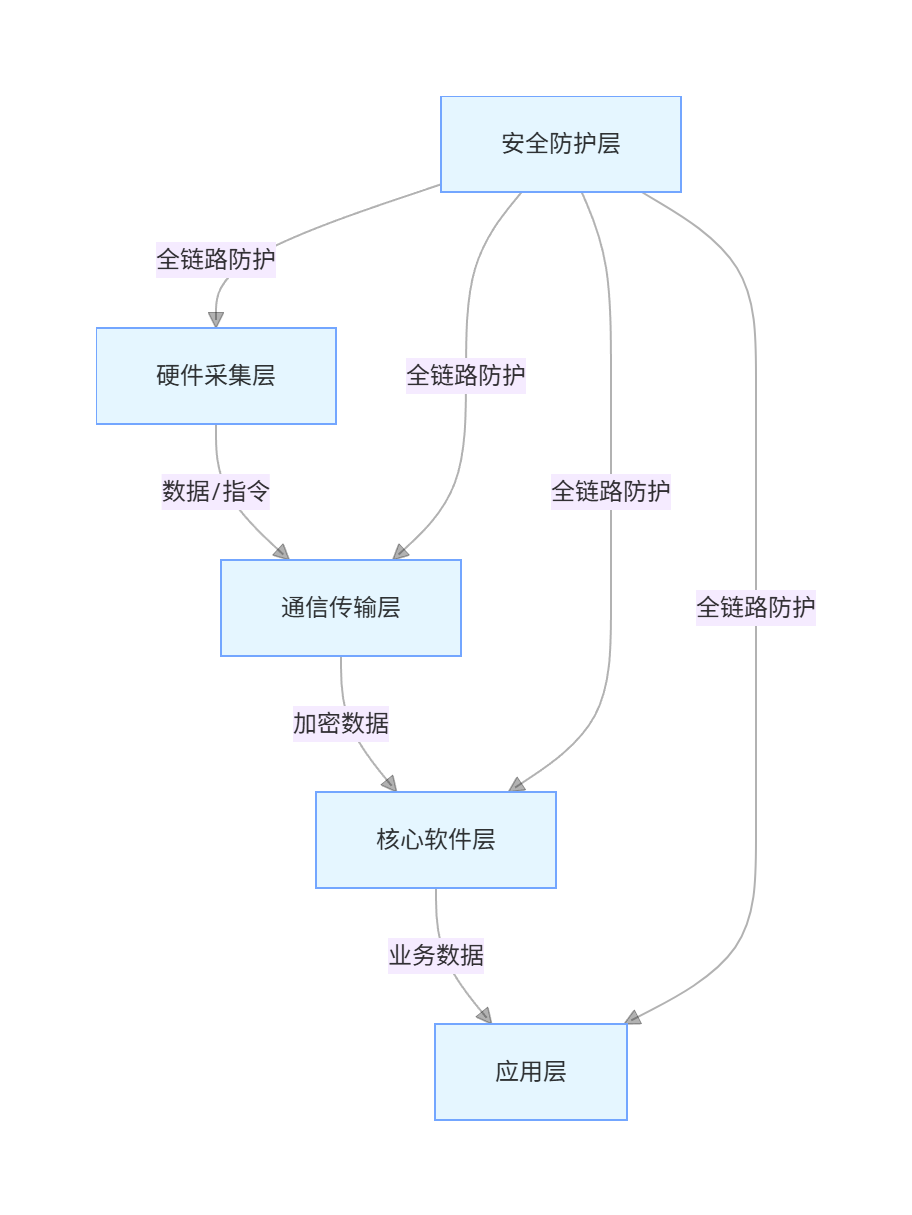

架构整体分为 5 层，从下到上依次为 “硬件采集层→通信传输层→核心软件层→应用层→安全防护层”，每层通过标准化接口联动，形成 “数据采集→传输→处理→应用→安全防护” 的完整闭环。
二、各层级详细技术架构与核心组件
1. 硬件采集层：数据源头与物理控制终端
核心作用：将 “水电消费行为” 转化为数字信号，执行 “断供 / 恢复” 物理操作，是系统与物理世界的连接点。
| 组件类型 | 核心设备 | 技术参数与功能 | 适用场景 |
| 智能计量终端 | 预付费电表 | – 计量精度：≥1.0 级（GB/T 17215.321-2022）- 核心芯片：ADI ADE7758（支持电压 / 电流 / 功率采集）- 控制模块：内置 20A 继电器（寿命≥10 万次）- 存储：64KB Flash（存 3 个月历史数据） | 居民 / 商业 / 工业用电计量 |
| 预付费水表 | – 计量精度：≥2.0 级（GB/T 778.1-2018）- 计量方式：超声波 / 旋翼式（无磁传感防篡改）- 通信模块：NB-IoT（休眠电流≤10μA，续航≥8 年） | 居民 / 商业用水计量 | |
| 预付费燃气表 | – 计量精度：≥1.5 级（GB/T 6968-2019）- 安全功能：内置燃气泄漏检测（超标自动关阀）- 通信：LoRa（覆盖半径≤1km） | 居民燃气计量 | |
| 充值交互终端 | IC 卡读卡器 | – 读卡类型：M1 卡 / CPU 卡（ISO 14443 Type A）- 加密：3DES 算法（防卡片复制）- 响应时间：≤0.5 秒 | 农村 / 无网络地区离线充值 |
| 自助充值机 | – 交互：10.1 英寸触控屏（1280×800）- 支付：二维码扫描（微信 / 支付宝）+ 现金识别（准确率≥99.5%）- 通信：以太网 + 4G 双备份 | 社区 / 园区线下充值 | |
| 移动端配件 | – 蓝牙 NFC 模块（BLE 5.0，通信距离≤10 米）- 扫码组件（支持生成唯一订单码） | APP / 小程序线上充值 | |
| 边缘控制单元 | 工业边缘网关 | – 硬件：ARM Cortex-A53（2GB 内存 + 16GB 存储）- 协议支持：Modbus RTU/BACnet/OPC UA→MQTT 转换- 环境：-40℃~70℃宽温运行 | 工业车间 / 园区批量设备管理 |
2. 通信传输层：数据与指令的 “桥梁”
核心作用：确保硬件终端与核心软件层之间的数据（如消费数据、充值指令）实时、稳定传输，适配不同场景的网络环境。
| 通信技术 | 核心参数 | 数据流向 | 适用场景 |
| NB-IoT | – 覆盖：市区≤2km，郊区≤10km- 功耗：休眠电流≤10μA- 速率：上行≤62.5kbps- 协议：LWM2M（轻量化物联网协议） | 计量终端→核心软件层（上传消费数据）核心软件层→计量终端（下发断供 / 恢复指令） | 分散式终端（居民楼电表 / 水表） |
| LoRa | – 覆盖：市区≤1km，郊区≤5km- 功耗：休眠电流≤5μA- 速率：≤50kbps- 网关：单网关可接入≤1000 台终端 | 园区 / 社区内批量终端数据传输 | 集中式场景（小区电表集群） |
| RS485 | – 距离：≤1200 米（超五类线）- 速率：≤115200bps- 拓扑：总线型（最多接 32 台设备）- 抗干扰：差分信号（防工业电磁干扰） | 工业车间内电表 / 水表数据传输 | 有线场景（工厂生产线、地下室） |
| 以太网 | – 速率：10/100/1000Mbps- 协议：TCP/IP（重传机制确保数据不丢）- 稳定性：丢包率≤0.1% | 自助充值机 / 边缘网关→核心软件层 | 固定设备（社区自助机、园区网关） |
| 4G/5G | – 速率：4G 上行≤50Mbps，5G 上行≤1Gbps- 覆盖：依托运营商网络（无死角）- 成本：需流量卡（月均 50MB / 终端） | 临时部署的计量设备（如施工临时用电表） | 移动 / 临时场景 |
3. 核心软件层：系统的 “大脑”（业务逻辑处理核心）
核心作用：处理账户管理、计费、充值、设备控制等核心业务逻辑，是系统功能实现的核心，采用 “微服务架构” 设计，支持横向扩展。
| 核心模块 | 技术实现细节 | 关键功能 | 数据交互对象 |
| 账户管理模块 | – 架构：Spring Cloud 微服务- 存储：MySQL（用户信息）+Redis（实时余额，响应≤100ms）- 账户体系：“用户 ID – 终端 ID – 账户 ID” 绑定（1 用户可绑多终端） | – 账户状态管理（正常 / 欠费 / 冻结）- 余额实时更新与查询- 用户信息维护（姓名、联系方式） | 充值管理模块（接收充值金额）计费引擎（接收扣费金额） |
| 计费引擎模块 | – 规则配置：可视化后台（无需代码，支持拖拽配置）- 计算逻辑：Java 定时任务（每 30 秒计算 1 次实时消费）- 费率支持：阶梯价 / 峰谷价 / 套餐价 / 补贴价 | – 实时计算消费金额（如 30 秒用电 = 功率 ×0.5 分钟 / 60）- 费率自动切换（如 22:00 峰时→谷时）- 异常扣费回滚（如计量数据异常时暂停扣费） | 计量终端（接收消费数据）账户管理模块（下发扣费指令） |
| 充值管理模块 | – 支付对接：集成微信 / 支付宝 / 银联 SDK（支持回调验证）- 订单处理：分布式事务（Seata）确保 “支付成功→余额到账” 一致性- 异常处理：每 5 分钟主动查询未确认订单 | – 充值订单生成与管理- 支付回调验证（防伪造回调）- 充值记录生成（支持导出） | 用户端（接收充值请求）账户管理模块（下发加余额指令） |
| 设备控制模块 | – 指令下发：Netty 框架（异步非阻塞，支持十万级终端并发）- 状态同步：MQTT QoS 1（确保指令必达，终端确认后反馈）- 应急逻辑：Java 判断逻辑（余额≤0→断供，充值≥0→恢复） | – 断供 / 恢复指令下发- 终端状态实时同步（在线 / 离线 / 故障）- 应急豁免（医院等特殊终端不强制断供） | 计量终端（下发控制指令）账户管理模块（获取余额状态） |
| 数据存储模块 | – 关系型数据库：MySQL 8.0（分库分表，按区域分库，用户 ID 哈希分表）- 缓存：Redis 6.0（集群模式，主从备份）- 时序数据库：InfluxDB（存储计量终端实时数据，支持毫秒级写入） | – 历史账单存储（保留 3 年）- 实时数据缓存（余额、终端状态）- 计量数据时序存储（用于能耗分析） | 所有核心模块（提供数据读写） |
4. 应用层：面向不同角色的操作入口
核心作用：将核心软件层的业务能力转化为用户可操作的功能，覆盖 “管理、用户、监管” 三类角色，支持多终端访问。
| 角色 | 访问终端 | 核心功能 | 技术实现 |
| 管理员（物业 / 供水供电公司） | PC 管理端（Web） | – 终端管理（新增 / 删除 / 故障排查）- 费率配置（阶梯价 / 峰谷价设置）- 报表生成（月度收费统计、欠费名单）- 批量操作（批量下发预警通知） | Vue 3+Element Plus（前端）Spring Boot（后端接口） |
| 用户（居民 / 商户） | 移动端（APP / 小程序） | – 充值（微信 / 支付宝支付）- 账单查询（消费明细、余额）- 预警接收（余额不足、即将断供）- 故障报修（电表 / 水表故障提交） | 微信小程序（原生开发）Android（Flutter）iOS（Swift） |
| 监管机构（发改委 / 水务局） | 监管平台（Web） | – 数据上报查看（区域能耗、收费标准）- 合规核查（是否执行阶梯价、有无违规加价）- 异常监控（某区域欠费率突增预警） | 政府专属接口（对接核心软件层数据存储模块） |
5. 安全防护层：全链路安全保障
核心作用：覆盖 “硬件→通信→软件→应用” 全链路，防止数据泄露、资金被盗、设备被篡改，符合《个人信息保护法》《网络安全法》要求。
| 防护环节 | 技术措施 | 作用 |
| 硬件安全 | – 计量终端：防磁干扰（检测强磁自动记录事件）、开盖检测（开盖即上传报警）- IC 卡：3DES 加密（卡内数据不可篡改） | 防止通过硬件作弊（如强磁干扰电表少计费） |
| 通信安全 | – 传输加密：TLS 1.3（替代老旧 TLS 1.0/1.1）- 设备认证：每个终端内置唯一国密 SM2 证书（接入需验证证书）- 数据校验：CRC32 校验（防止传输过程中数据被篡改） | 确保数据传输过程不被拦截、篡改 |
| 软件安全 | – 密码存储：BCrypt 算法（加盐哈希，无法反推原始密码）- 敏感数据脱敏：用户身份证号 / 银行卡号显示前 6 后 4（中间用 * 代替）- 接口防护：API 接口加签（AppSecret + 时间戳，防伪造请求） | 保护用户敏感信息与接口安全 |
| 应用安全 | – 访问控制：RBAC 权限模型（按角色分配权限，如运维员不可改费率）- 双因素认证（管理员登录需 “密码 + 手机验证码”）- 日志审计：所有操作（充值 / 扣费 / 权限变更）记录日志（保留 1 年） | 防止越权访问与操作追溯 |
| 交易安全 | – 分布式锁：Redis 分布式锁（防止同一订单重复扣费）- 对账机制：每日凌晨自动对账（充值总金额 = 扣费总金额 + 账户余额总和）- 资金监管：对接银行监管账户（充值资金不经过系统方账户） | 确保资金安全，避免重复扣费或资金挪用 |
三、核心数据流转路径（以 “用户充值→恢复供电” 为例）
- 用户通过微信小程序发起充值，选择金额（如 100 元），提交支付；
- 充值管理模块生成唯一订单号，调用微信支付 SDK，跳转支付页面；
- 用户支付成功后，微信支付向充值管理模块发送 “支付成功回调”（带订单号与金额）；
- 充值管理模块验证回调签名（防伪造），确认无误后，调用账户管理模块接口，为用户账户加 100 元余额；
- 账户管理模块更新 Redis 实时余额，并同步至 MySQL 存储；
- 设备控制模块监测到用户余额从 “-10 元” 变为 “90 元”，生成 “合闸供电” 指令，通过 NB-IoT 下发至用户电表；
- 电表执行合闸操作，向设备控制模块反馈 “合闸成功”；
- 应用层向用户推送 “充值到账 + 供电恢复” 通知，流程闭环。
