产品特点
终端电气综合治理保护系统是无锡沃思智能科技有限公司的新款智能综合治理终端电气回路各类电能质量问题的一个款新型产品。
终端电气综合治理保护系统产品特点
终端电气综合治理保护系统： 终端电气综合治理保护系统是在基础上研发的一款，功能升级、功率更加强大的全新升级产品。
终端电气综合治理保护系统对末端回路电流进行检测、分析，依照供电持续性、安全性的原则，治理谐波及三相不平衡，有效的解决了电能质量末端问题，保护精密设备和N线，大大提升了用电质量，提高了设备的使用寿命，解决了因线路引起的火灾隐患,对精密设备进行保护，消除零线电流，对零线过流的情况进行过流速断保护，定时限、反时限保护的电气产品。WSI-uklon70-1-400v，WSI-uklon70-2-400v，WSI-uklon70-3-400v，WSI-uklon70-4-400v，
终端电气综合治理保护系统技术参数
输入电压 400V
电压输入范围 280-460V
输入频率 50Hz
频率输入范围 49-51Hz
相应时间 ＜10ms
功率损耗 ＜1.3%
额定容量
保护功能
过流速断，定时限保护，反时限保护 对精密设备的保护
防护等级 IP20可定制
装置投运后，可有效降低系统中性线上流过的电流，保证中性线电流有效值小于相线电流有效值的15%以内。

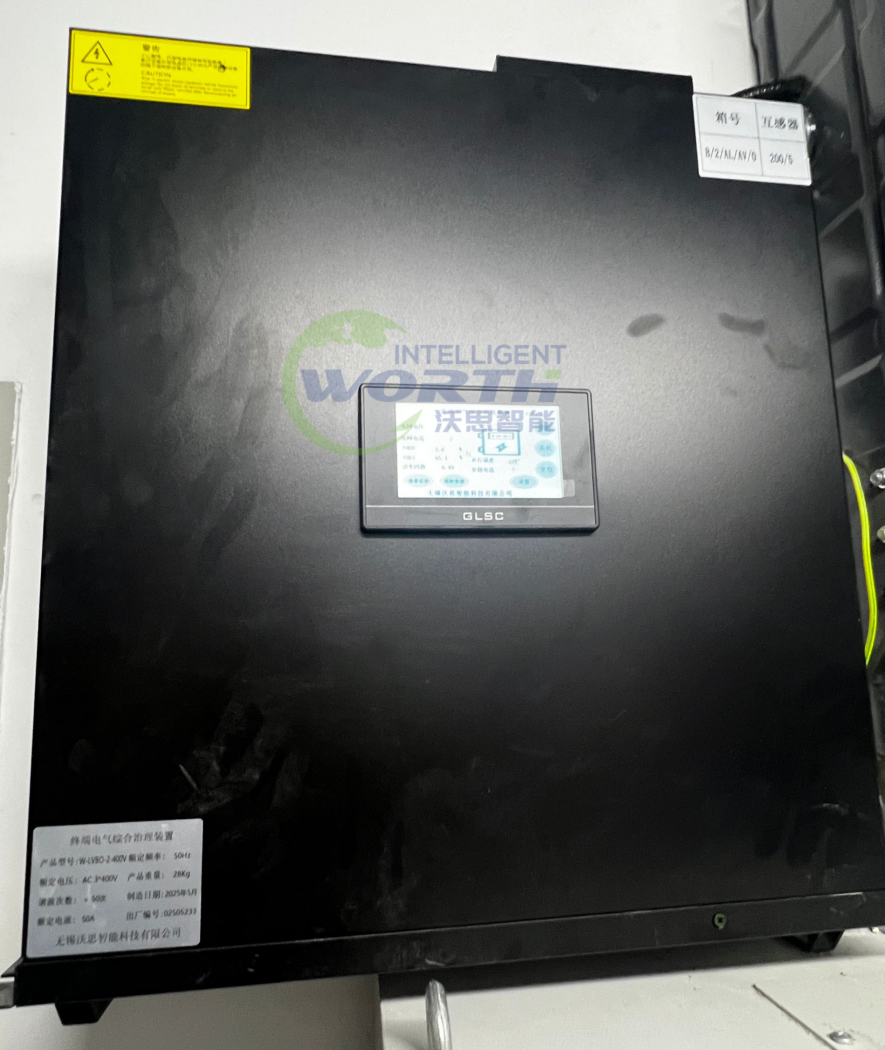

终端电气综合治理保护系统项目现场安装图：
终端电气综合保护系统是一种集监测、保护、控制和管理功能于一体的智能化电力设备保护系统，主要用于低压配电终端（如配电柜、用电设备等），其核心功能是通过实时监测电气参数，快速识别故障并采取保护措施，保障用电安全和系统稳定。以下是其主要功能：
1. 基础保护功能
- 过电流保护
- 过载保护：监测线路电流，当超过设定阈值时切断电路，防止设备因长时间过载损坏。
- 短路保护：检测短路故障（电流急剧升高），瞬时切断电源，避免设备烧毁或引发火灾。
- 接地故障保护（漏电保护）
- 检测线路对地漏电流（如人员触电或绝缘损坏），及时跳闸，保障人身安全。
- 电压保护
- 过压/欠压保护：监测电压异常（如雷击、电网波动），防止设备因电压不稳损坏。
- 缺相/断相保护
- 检测三相不平衡或断相故障，避免电机等设备因缺相运行烧毁。
2. 电能质量监测与治理
- 谐波分析：监测电网谐波含量，防止谐波导致设备过热或误动作。
- 频率波动保护：检测电网频率异常（如发电机故障），避免设备运行异常。
- 电压暂降/骤升保护：应对瞬时电压突变，保护精密设备（如数据中心、生产线）。
3. 智能化功能
- 故障预警与诊断
- 通过算法分析电流、电压波形，提前预警潜在故障（如绝缘老化、接触不良）。
- 温度监测
- 集成温度传感器，监测电缆接头、开关触点等关键部位温度，预防过热引发火灾。
- 自恢复功能
- 部分系统支持故障消除后自动合闸（如瞬态过压恢复后），减少人工干预。
4. 远程管理与通信
- 远程监控：通过通信模块（如RS485、以太网、4G/5G）上传数据至监控中心，实现集中管理。
- 参数设置与调整：支持远程修改保护阈值、延时时间等参数，适应不同场景需求。
- 事件记录与追溯：记录故障类型、时间、动作记录等，便于事后分析与责任划分。
5. 能效管理
- 用电量统计：监测线路能耗，分析用电趋势，优化能源使用效率。
- 分时控制：根据预设策略分时段控制设备启停（如照明、空调），降低运营成本。
6. 特殊场景扩展功能
- 电弧故障保护（AFCI）：检测危险电弧（如线路接触不良），预防电气火灾。
- 防雷浪涌保护：集成浪涌保护器（SPD），抵御雷击或操作过电压。
- 新能源适配：支持光伏、储能系统接入，协调分布式能源与电网的兼容性。
典型应用场景
- 工业领域：保护电机、变频器、生产线设备。
- 建筑电气：商业综合体、医院、数据中心等关键场所配电系统。
- 新能源系统：光伏逆变器、充电桩、储能设备的末端保护。
核心价值
- 安全性：减少电气火灾、触电、设备损坏风险。
- 可靠性：通过快速故障隔离，缩短停电时间，提升供电连续性。
- 智能化：实现从“被动保护”到“主动预防”的升级，支持智慧电网建设。
如需进一步了解具体技术参数或行业标准（如IEC 60947、GB 14048），可提供补充说明。
